El editor de cajas es la herramienta para representar y editar el interior de una caja.
Si no ha visto cómo crear una caja, consulte este artículo sobre cajas.
Dentro de una caja, pueden existir los siguientes elementos:
Cable

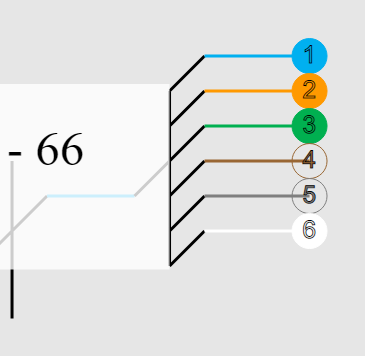

Los cables que comienzan / terminan en la caja representan loose-tube y fibras. Hay tres formas diferentes de visualizar sus fibras, son: Números, Dirección y Derivaciones. Cada uno de estos tipos se puede seleccionar en la parte superior izquierda de su editor de cajas, como se muestra en la imagen a continuación:
En la primera opción, tenemos la visualización según los números. Enumerará sus fibras y informara si están recibiendo una señal o no. Si el circulo de la punta de la fibra está coloreado , la fibra está recibiendo señal de la POP, si esta sin colorear, no tiene señal.

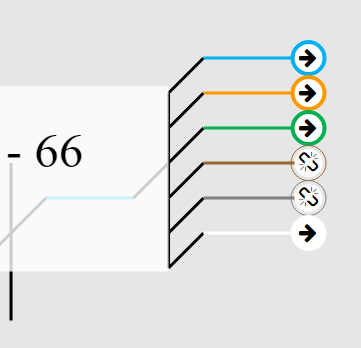

En la segunda opción, se mostrará la dirección en la que esta recorriendo la señal en la fibra. La flecha indica hacia dónde se dirige y si muestra el icono de rotura, como en las fibras 4 y 5, significa que esta fibra no está recibiendo señal.

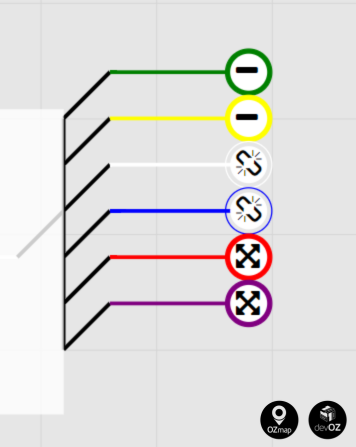

La última opción indica la forma en que se esta recibiendo la señal. En las dos primeras fibras tenemos un guion, indicando que, en las cajas anteriores, la señal no tuvo divisiones por un splitter, es decir, no se a dividido. Como representante opuesto, tenemos las flechas múltiples, como en las dos últimas fibras, que muestran que su señal ya pasó a través de un splitter. La señal de corte sigue siendo la misma que en el caso anterior, representando una fibra que no está recibiendo señal de la POP.
Información de las Fibras

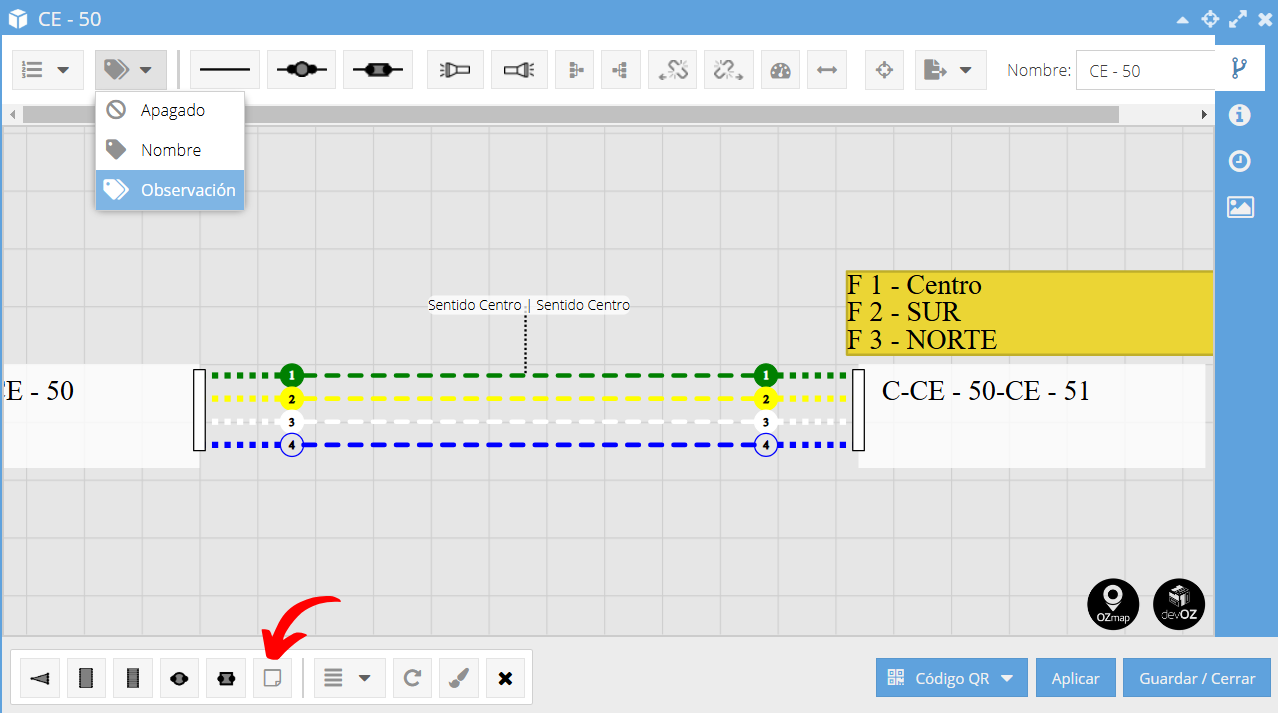

Es posible visualizar la información de las fibras en el Menú de Etiquetas dentro del Editor de caja.

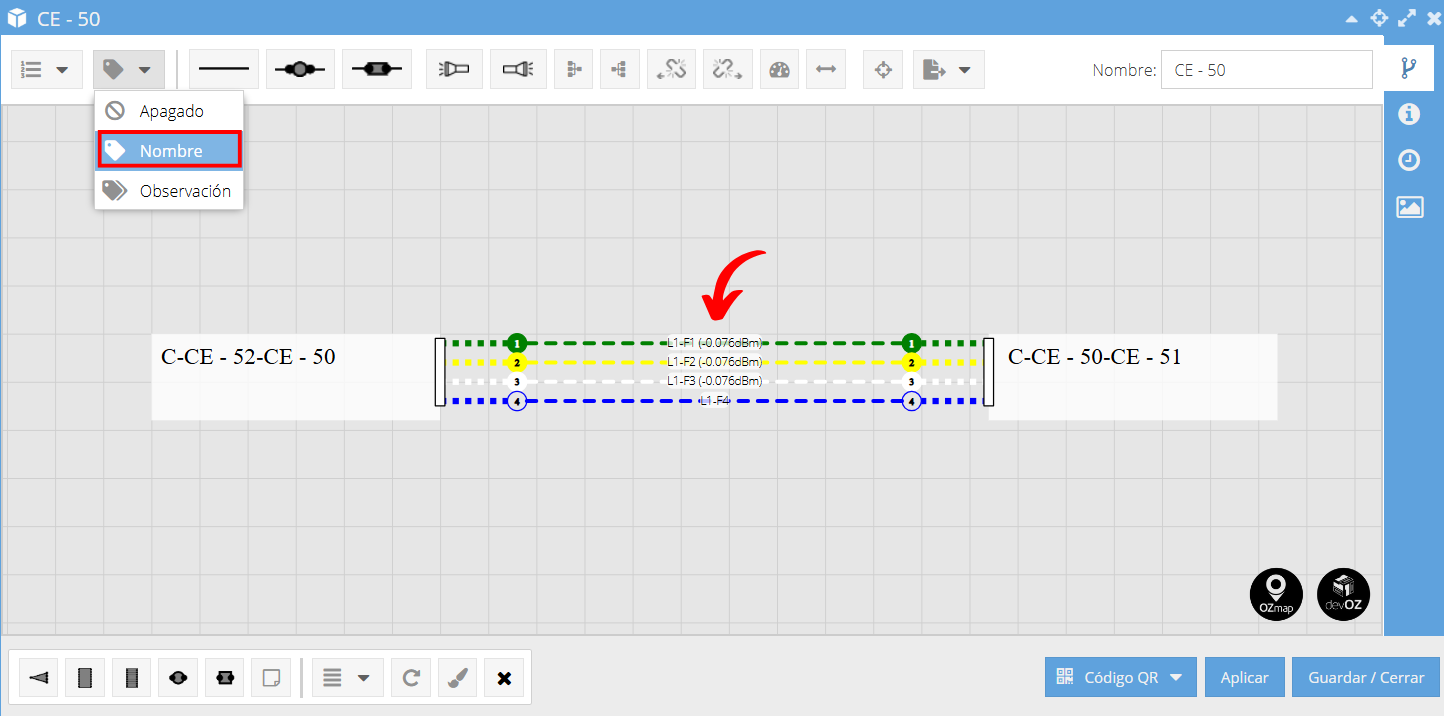

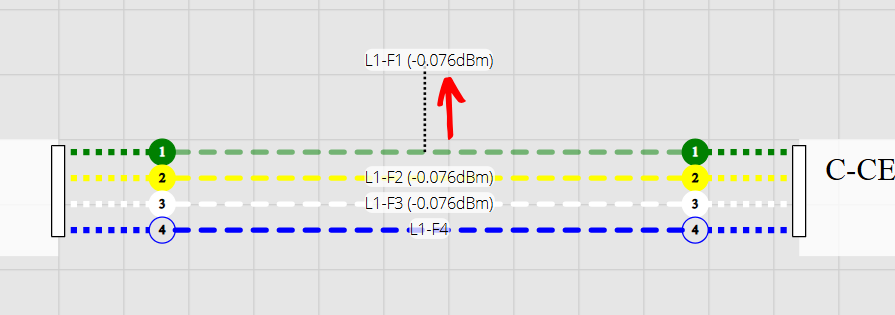

Al seleccionar la opción "Nombre", los nombres de cada fibra serán visibles. Además, existe la posibilidad de desplazar estos nombres si deseas resaltar alguna fibra en específico.

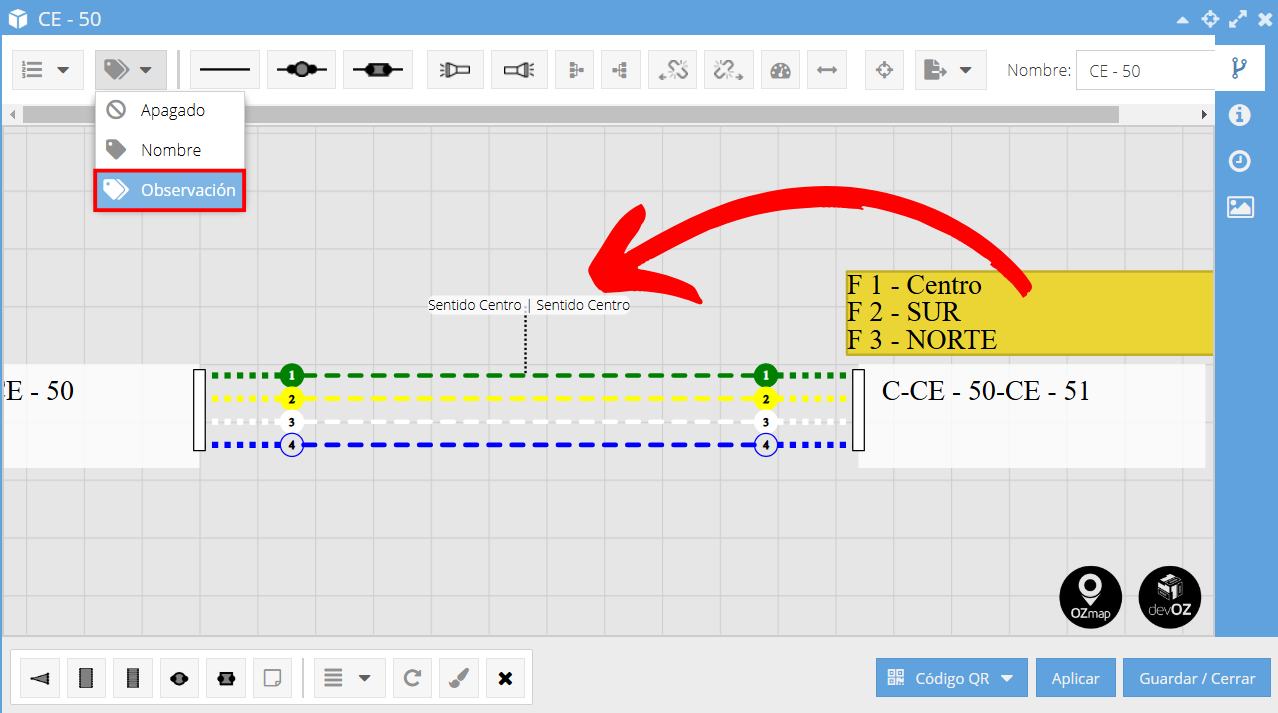

Para la opción "Observaciones", el proceso es el mismo. Esta función es muy útil para reemplazar notas adhesivas en ciertas situaciones. Si deseas saber más sobre cómo crear observaciones en tus elementos dentro del Editor de caja, solo haz clic aquí.

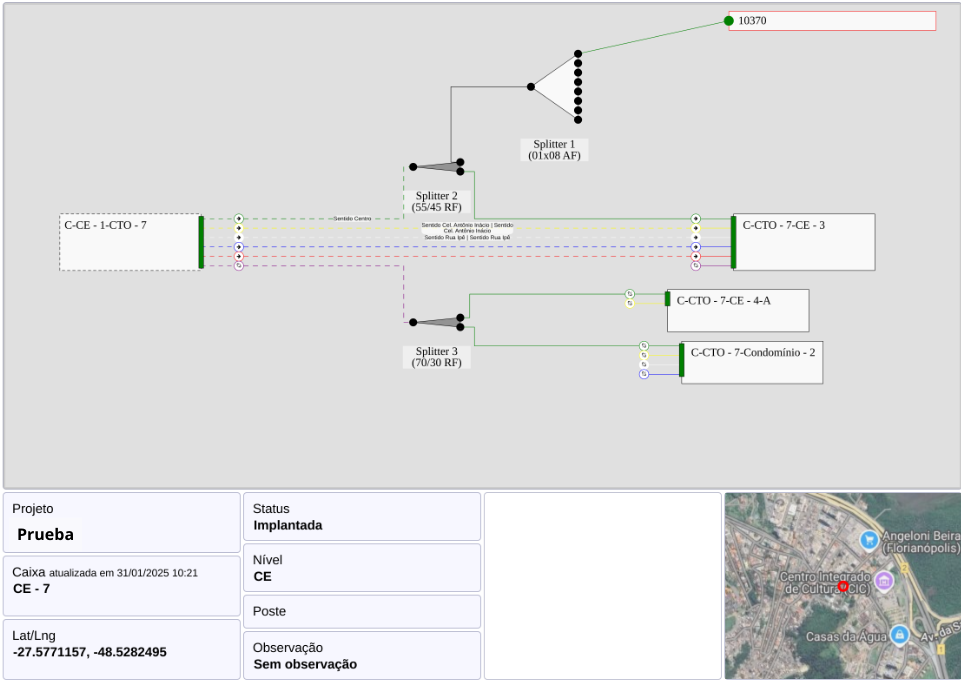

Una vez activadas, estas informaciones también aparecerán en los diagramas exportados del interior de la caja, tanto en PNG como en PDF. Esto es ideal para destacar información importante que necesites enviar a tu técnico en campo, por ejemplo.

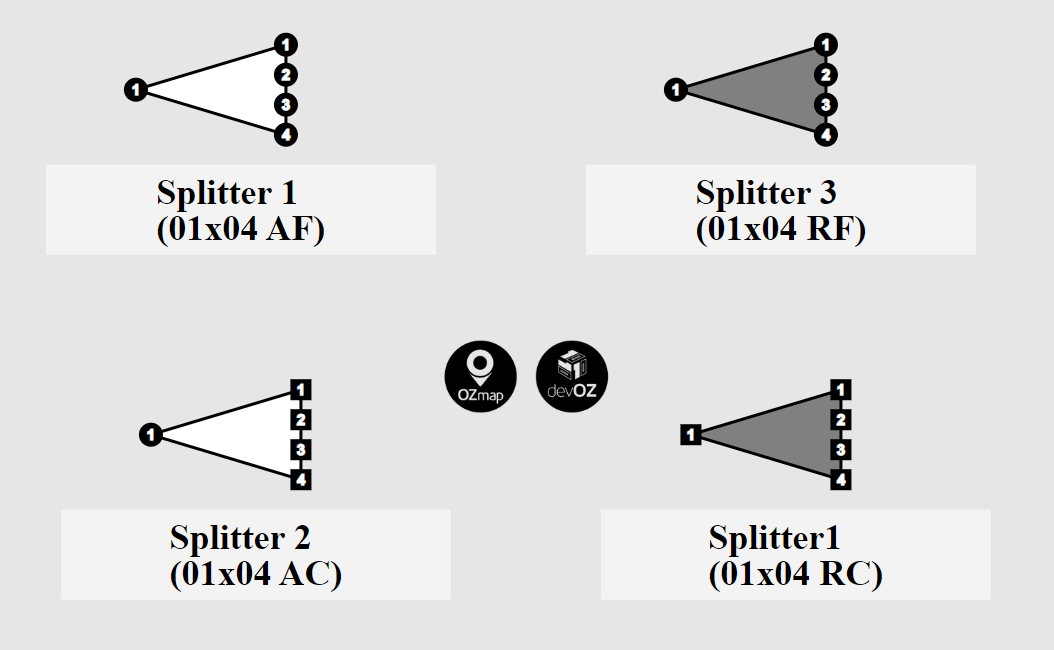

Splitter óptico 1/n.
Si es de color blanco, permite la conexión con el cliente. Si es gris, no lo permite, en el caso de un splitter de red. En los análisis de viabilidad comercial en OZloc solo se consideran los splitter que permiten el servicio al cliente.
Ambos ejemplos de splitter aparecen en la siguiente imagen.
Conector
Un conector óptico que tiene dos lados.
Al igual que el splitter también puede o no, permitir la conexión con el cliente.
Fusión
Una fusión de fibra en el interior de una caja.
Sigue la misma configuración que los elementos anteriores, pudiendo o no permitir la conexión con el cliente.
Cliente

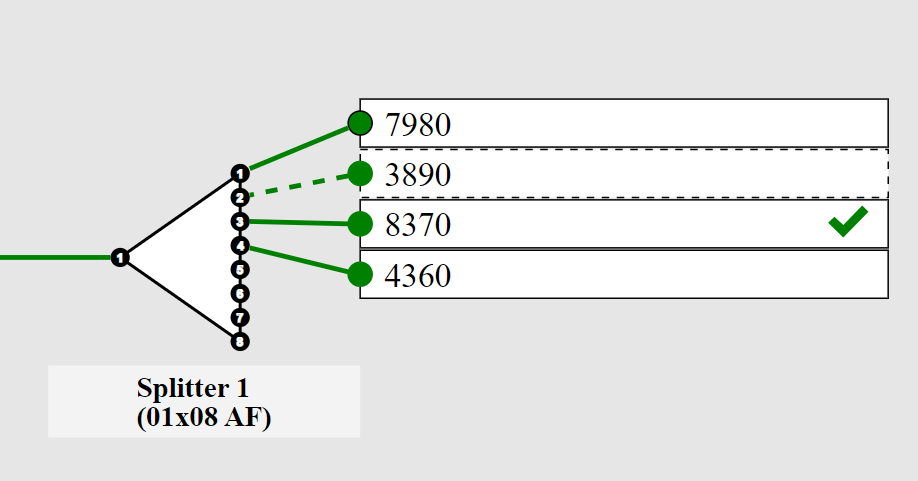

Los clientes están representados por pequeños rectángulos con un punto de conexión, conectados a los respectivos equipos orientados a la atención, si está puntiagudo, significa que está como estado de implantación "No implantado". En los casos en que esta señal de verificación aparece, como en el caso del cliente 8370, significa que el cliente está con el estado de implantación "Certificado".

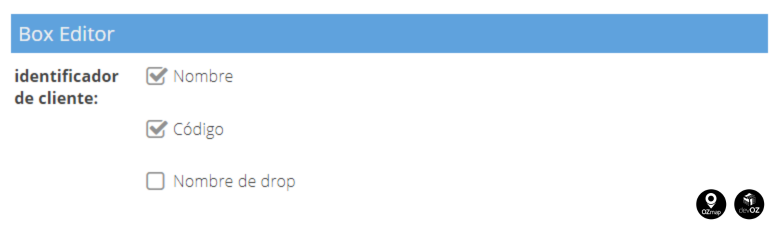

Un detalle importante para la documentación es que su identificación textual se puede elegir en la configuración del sistema. Es posible seleccionar si el cliente será identificado dentro del cuadro del editor por su nombre , código o nombre del drop utilizado.
Post-it
Un campo de texto en formato post-it, se puede usar para crear observaciones o anotaciones libremente dentro de la caja.

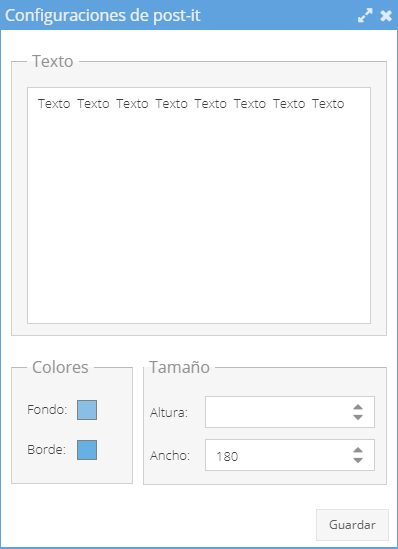

Además, es posible configurar el color y el formato de su post-it según lo desee, ya sea al crear o a partir de sus propiedades.
Propiedades del elemento
Cada elemento del interior de la caja tiene un campo de edición, siendo él un splitter, una fusión, un conector, etc.

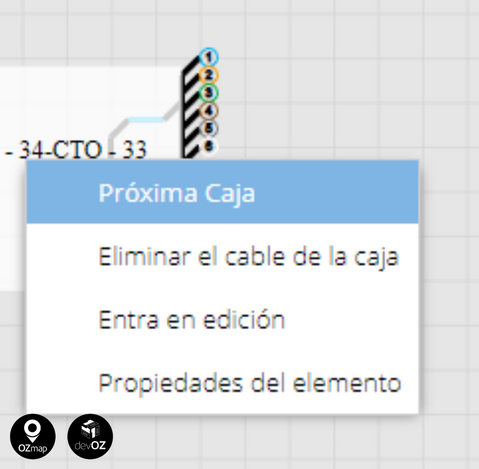

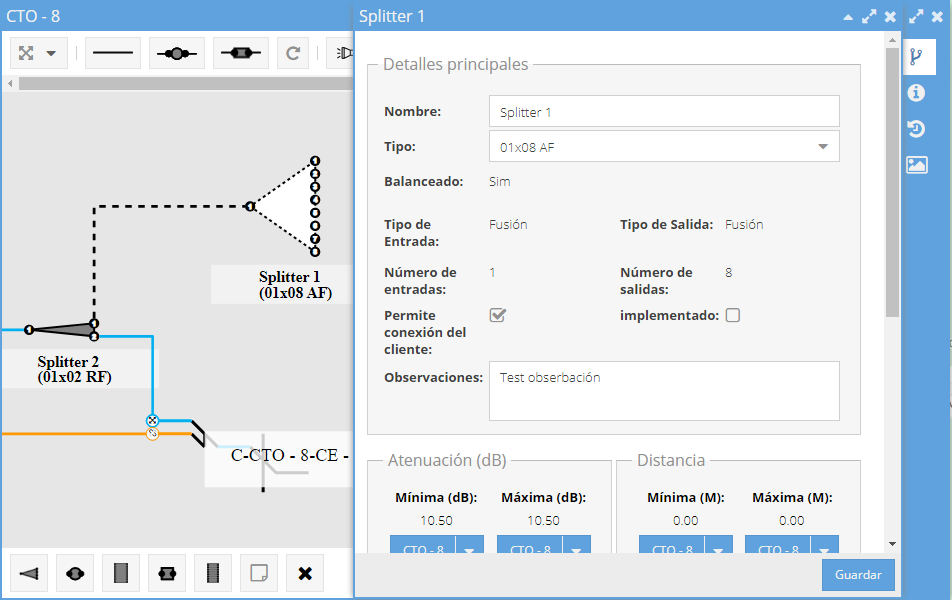

Para abrirlo basta con hacer clic con el botón derecho y ir a Propiedades del elemento, allí podrá seleccionar/editar campos para cada elemento, uno de esos campos es el campo de observaciones.

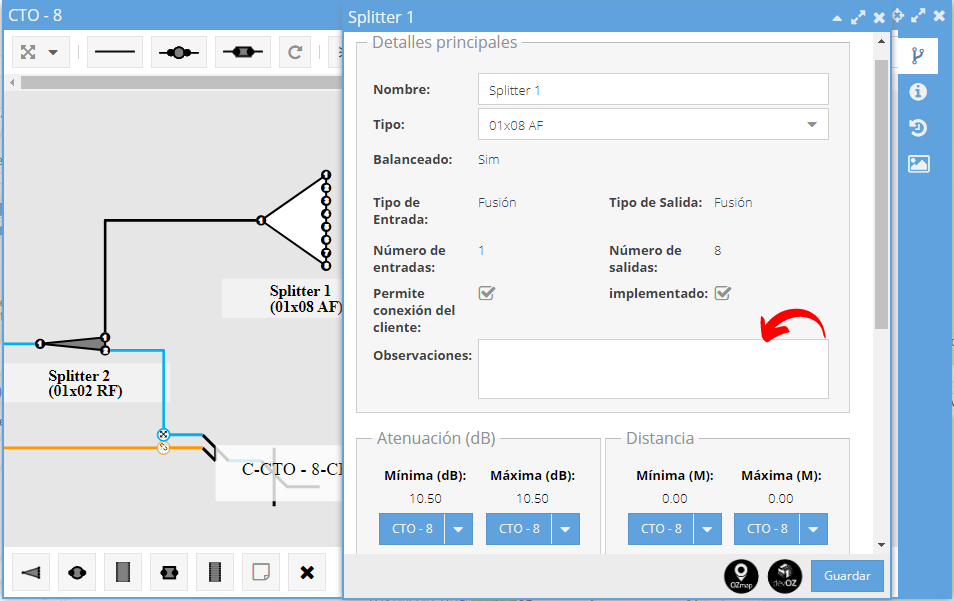

Ejemplo. Splitter:
Al hacer clic en guardar, esta observación aparecerá cuando se pase el mouse sobre el elemento como se muestra en la imagen a continuación.
Los elementos dentro de una caja, siguiendo el estándar del sistema, pueden ser implantados o no.
Cuando no estén implantados, sus bordes aparecerán punteados como se muestra en la imagen a continuación.
También puedes indicar como 'implementados' o 'no implementados' los elementos del cuadro a través del informe de área , simplemente selecciona el área deseada, ve a la pestaña de equipos, selecciónalos y haz clic en cambiar.
También es posible bloquear individualmente las puertos de los splitters, por lo que no es posible realizar conexiones y ventas en ella, agregar etiquetas, observaciones y potencia.
Edición
Cuando abras una caja, visualizarás un menú inferior y un menú superior.
En el menú inferior, encontrarás los siguientes íconos para agregar elementos y editar el diagrama:
Splitter;
Switch;
ODF;
Conector;
Fusion;
Post-it;
Alineaciones (vertical y horizontal);
Girar en sentido horario;
Trazado inteligente;
Eliminar elementos;
La herramienta de alineación permite organizar los equipos dentro del Editor de cajas, pudiendo alinearlos de forma vertical u horizontal.

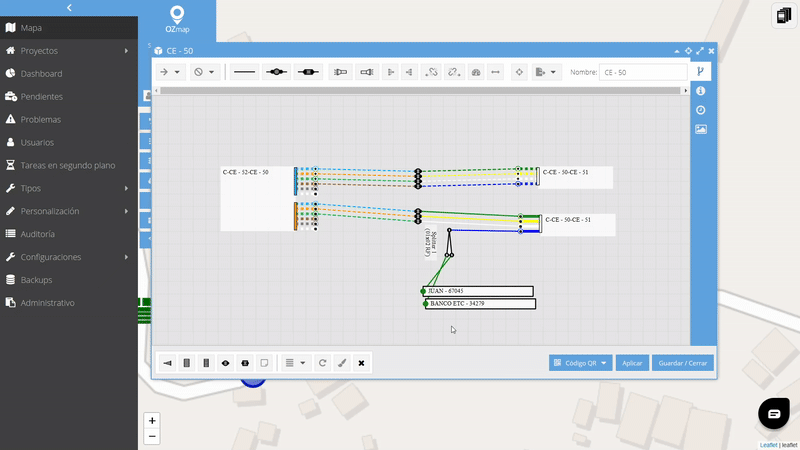

El recurso de trazado inteligente facilita la organización de las conexiones dentro de la caja de manera más rápida y eficiente. Al activarlo, el sistema ajusta automáticamente las conexiones.
Puedes aplicar el trazado a un solo cable o a varios elementos simultáneamente. Para seleccionar múltiples elementos, simplemente mantén presionada la tecla "Shift" mientras eliges los elementos deseados.
y al lado de todo lo anterior tenemos:
Código QR: genera un código QR para su caja, que puede estar en PDF o PNG.
Aplicar: guarda los cambios en su caja sin cerrar la ventana abierta, lo que le permite continuar realizando cambios sin tener que abrir la caja nuevamente
Guardar / Cerrar: Se guardarán los cambios realizados y se cerrará la ventana de edición.

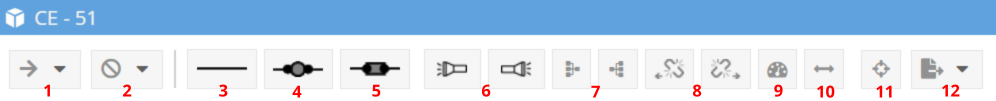

En la parte superior:
Visualización de fibra;
Etiqueta de la fibra: Tiene tres opciones: desactivado, nombre y observación. Permite mantener visible el nombre o la observación de las fibras, tanto en el Box Editor como en la exportación del diagrama lógico.
Conexión múltiple: Para utilizar esta función, selecciona el primer y el último elemento que deseas conectar en la fibra de origen y solo el primero en la fibra de destino.
Conexión múltiple con fusión;
Conexión múltiple con conectores
Iluminar hacia izquierda/derecha: Resalta el camino que sigue la fibra hasta el POP o hasta el cliente.
Diagrama lógico hacia izquierda/derecha: Muestra las conexiones entre las cajas y las conexiones internas dentro de la caja.
OTDR hacia izquierda/derecha: Permite identificar una ubicación específica (en metros con respecto a la caja) dentro de una fibra.
Calcular potencia: Si deseas conocer la potencia de una fibra y la distancia que recorre hasta el POP, selecciona esta función y haz clic sobre la fibra deseada.
Inicio / final de la fibra: con esta función, puede saber en qué caja comienza la fibra y en qué caja termina la fibra;
Centrar elementos dentro de la caja;
Exportar a .PNG/.PDF: Exporta el diagrama de la caja en formato PNG o PDF. Es posible añadir el logo de tu empresa cargando la imagen en el campo "Logo" dentro de las Configuraciones del Sistema. Para más detalles, haz clic aquí.

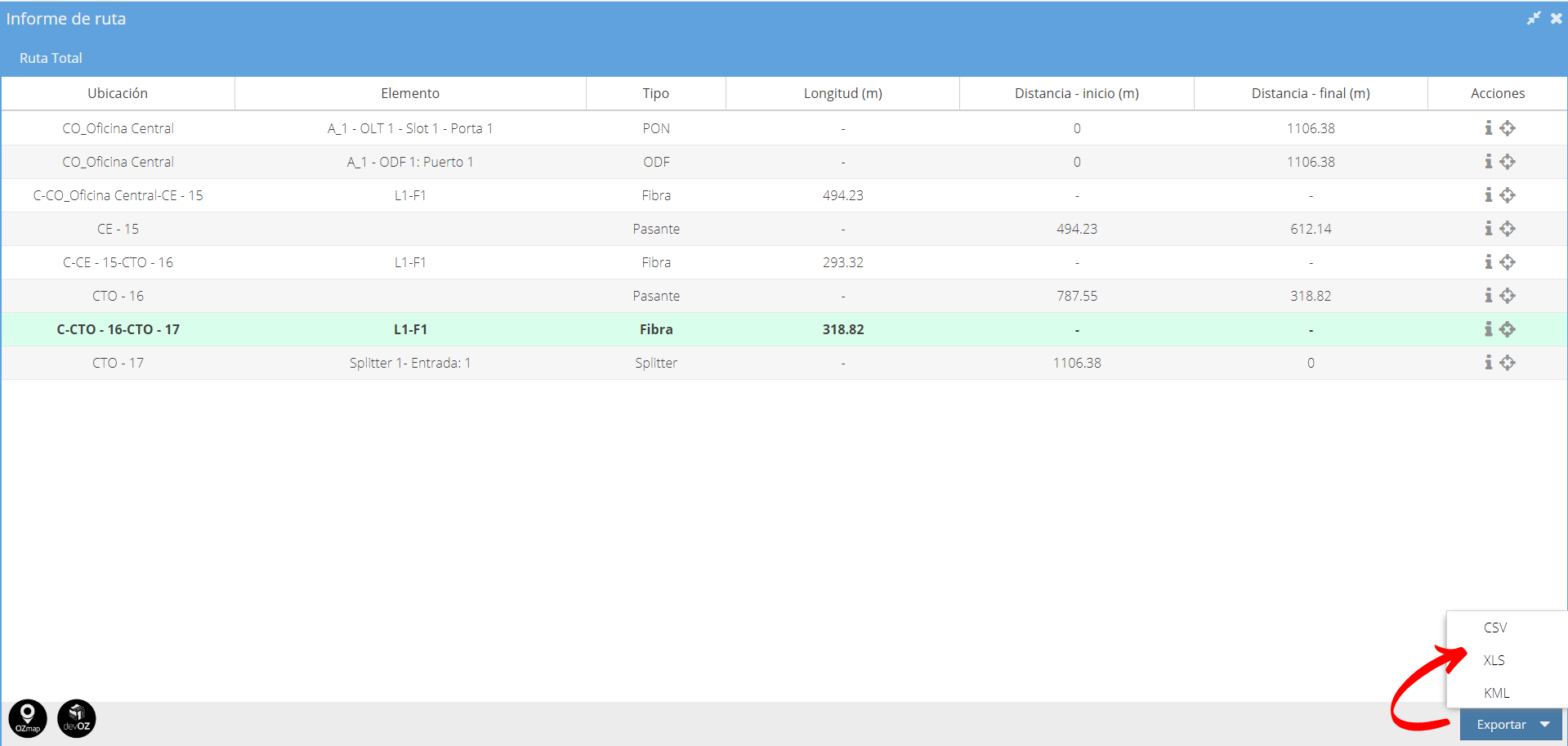

Informe de ruta

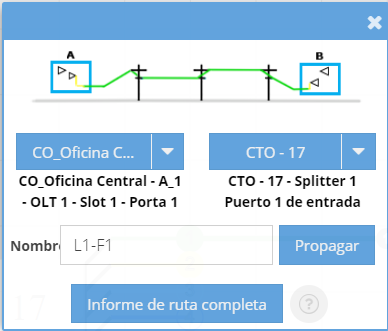

Con la herramienta de inicio y fin de fibra es posible extraer un informe de todo el trayecto recorrido por ella, pudiendo exportar esa información en KML o CSV/XLS.

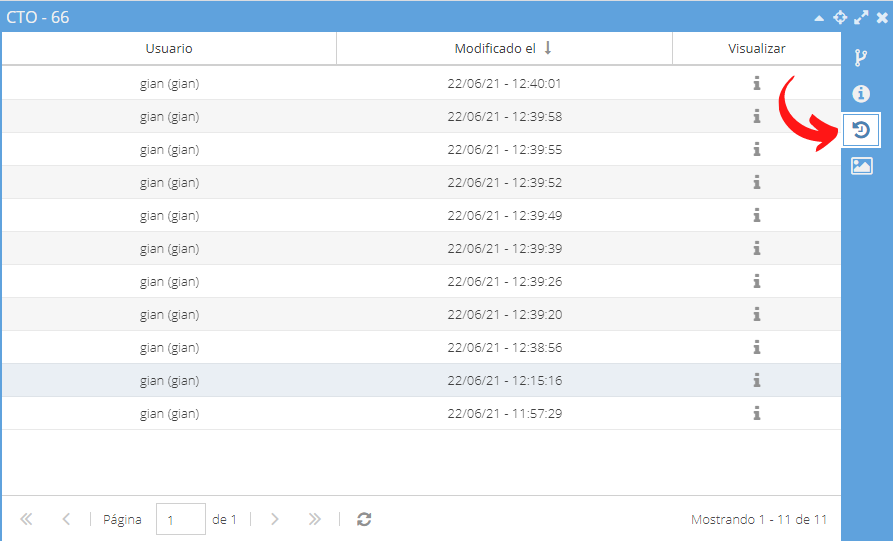

Editar historial

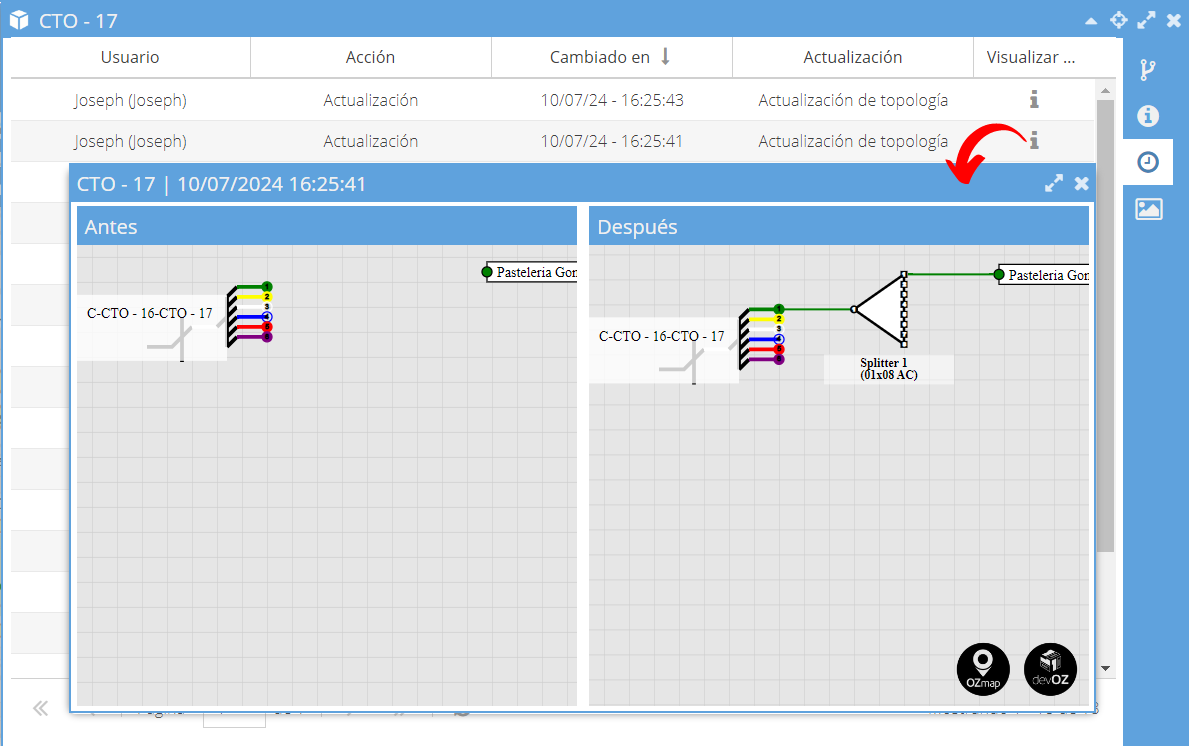

Las cajas también tienen una pestaña donde se enumeran todos los cambios aplicados. Se puede acceder a ellos por el icono lateral y muestran el nombre del usuario que realizó la edición y la fecha y hora en que se realizó la edición, además de poder ver cómo se configuró la caja antes y después de este cambio.
Para ver las diferencias entre antes y después de la actualización, simplemente haga clic en la "i" de la línea que desea ver, presente en la columna "Ver".
Añadir imágenes

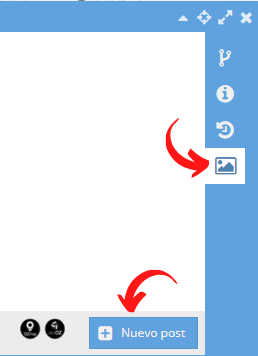

Además, es posible asignar imágenes a las cajas, solo tienes que acceder al icono lateral responsable de las posts y seleccionar "Nuevo post".
Puede consultar más detalles sobre la creación y el uso de posts haciendo clic aquí.
