Los cables se pueden editar para que sigan diferentes rutas incluso después de su creación. Aquí tenemos las principales herramientas que se pueden utilizar en su edición.


Modo de edición


El modo de edición se utiliza para corregir la disposición de un cable, es decir, a través de qué postes y puntos pasa un cable.


Para ingresar al modo de edición de un cable, haga clic en el cable con el botón derecho y luego haga clic en "Ingresar edición".

Para cambiar su diseño, tiene algunas opciones:

  • Haga clic en el cable y haga clic en un poste o punto en el que se modificará su curvatura;

  • Eliminar un punto o eliminarlo de un poste, donde al pasar el cursor sobre ellos, aparecerá un ícono de "candado"




  • También es posible, con el cable en modo de edición, hacer clic en una sección del cable y luego en una caja. Esto hará que el cable se divida en dos y pase por el cuadro en el que se hizo clic, además de quitar un cable de un cuadro, siempre que los cables seleccionados sean del mismo tipo, simplemente seleccione un cable y haga clic en el otro (en el otro lado de la caja) como se ejemplifica en la imagen de abajo;



Al final, haga clic en salir del modo de edición.








Auto-conexión en postes y cajas


También puede conectarse a este cable en todos los postes que se encuentran dentro de un cierto radio del cable, haciendo clic derecho en el cable y seleccionando la opción "conectar a postes";


Además, conecte este cable en todas las cajas de los postes por los que pasa, pinchando en "conectar en cajas";

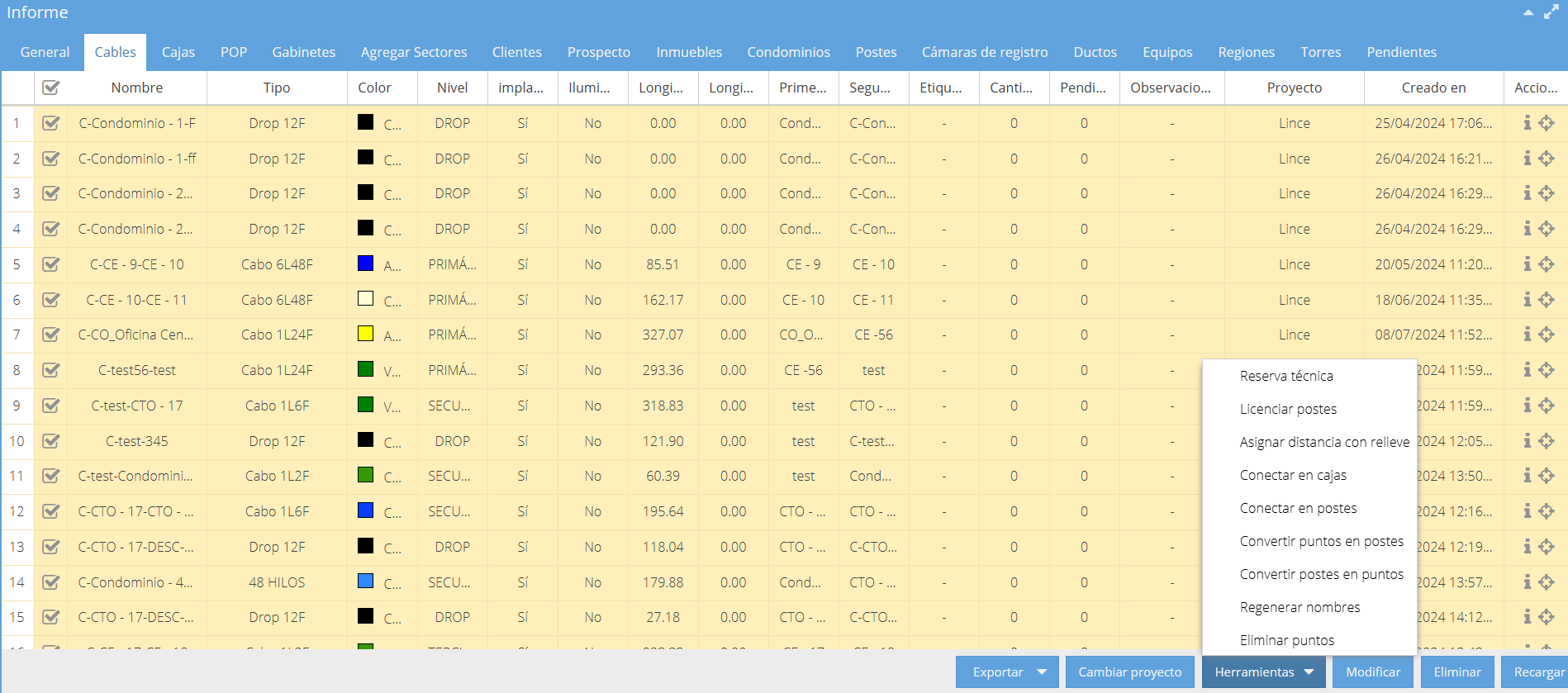

Ambos se pueden hacer por lotes, generando un área en la ventana del cable, en "herramientas".
