El informe de área puede ser una herramienta muy útil en su día a día, ya que le permite recopilar datos de regiones específicas de sus proyectos y realizar cambios por lotes, pero hay formas de utilizarlo que facilitan aún más su trabajo. A través de la herramienta de  iluminación , puede identificar una serie de elementos de manera más efectiva, pero ¿Cómo usarla?

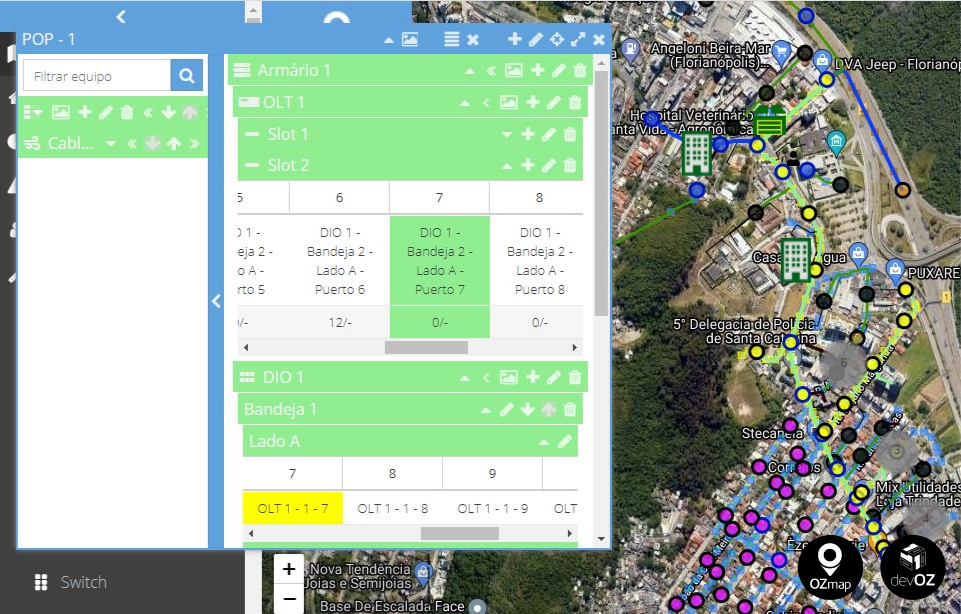

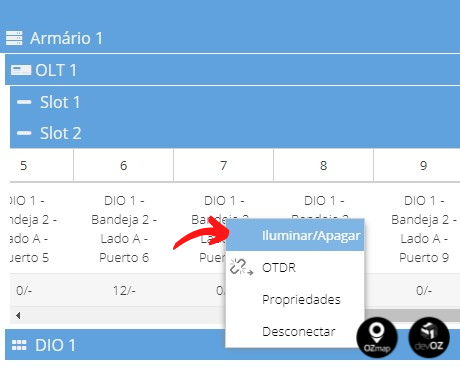

Es muy simple y, para mostrarlo mejor, usemos una situación de ejemplo en la que quiero saber cuáles son todas las cajas alimentadas por un solo puerto PON para implementarlas. El primer paso es propagar la iluminación, por lo que accederemos a la POP donde se encuentra este puerto, abriremos la OLT correspondiente y daremos clic derecho sobre el puerto deseado, seleccionando la opción “Iluminar / Apagar”.

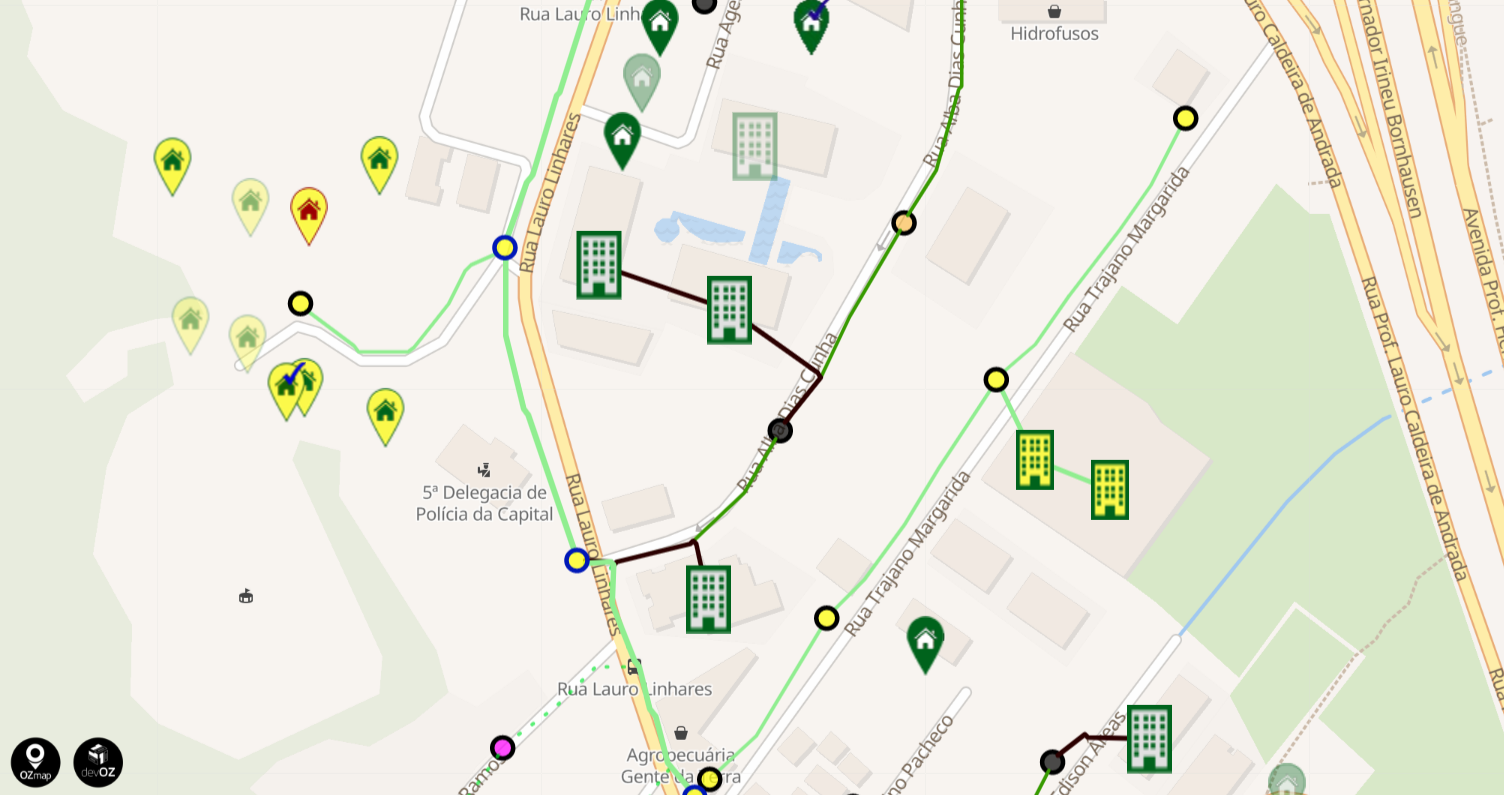

Con esto, será posible ver la ruta completa de la señal dentro de su POP y también en el mapa.

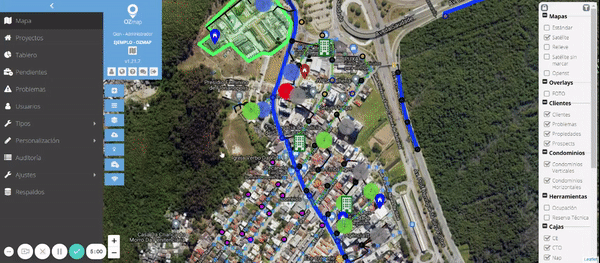

Ahora recopilaremos esta información en un informe de área. Se puede hacer de dos maneras: usando la tecla Shift del teclado, donde simplemente la mantiene presionada, haga clic en los puntos donde se formará esta área y suelte la tecla, o usando el botón "Generar un área para informe", ubicado en el menú lateral izquierdo, tiene una operación muy similar, pero debe hacer clic nuevamente en el primer punto seleccionado para generar el informe, como en el gif de abajo.

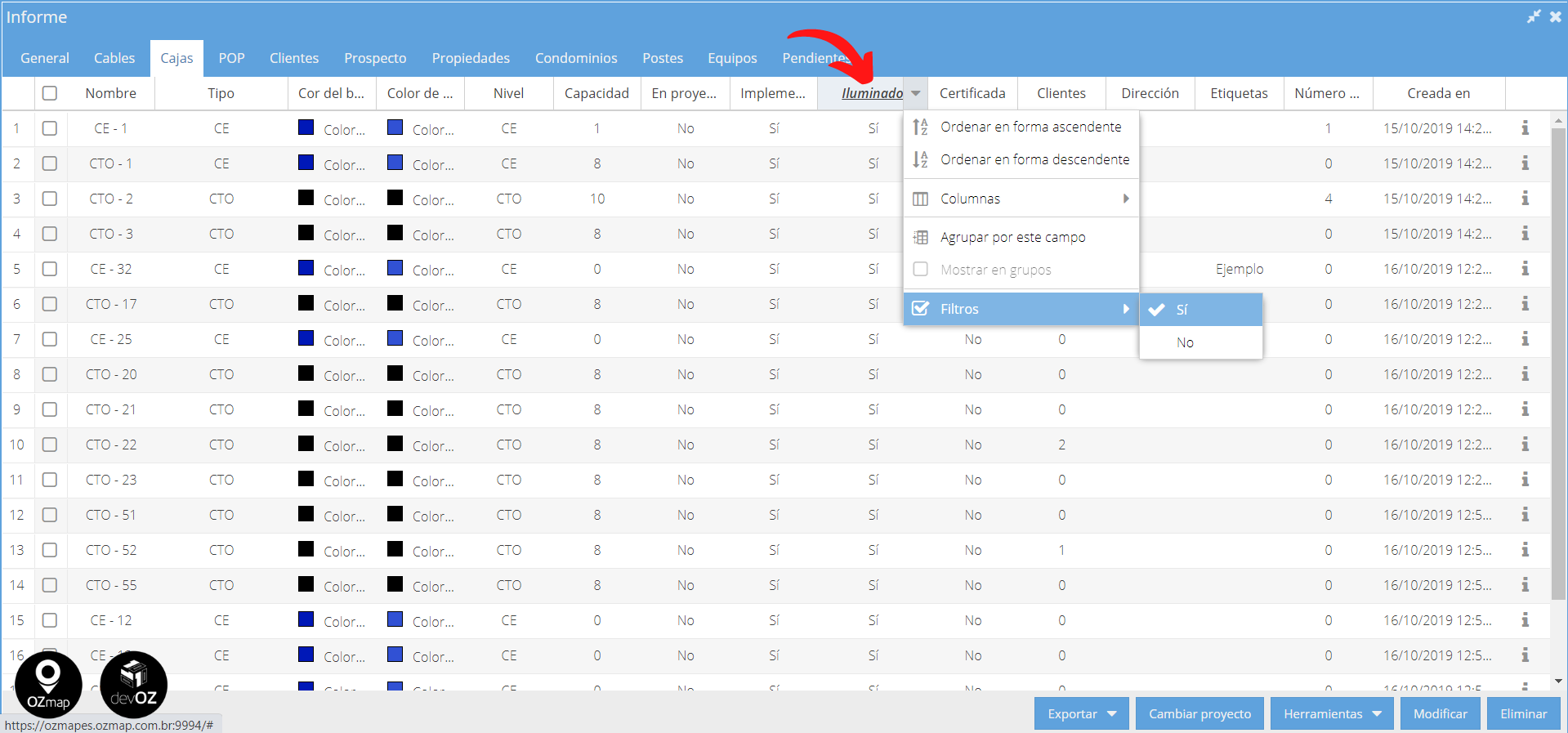

Una vez generado el informe debes ir a la pestaña que contiene el elemento que deseas modificar, en este ejemplo iremos a la pestaña de "Cajas", y para identificar los elementos será necesario ubicar la columna "Iluminación", haga clic en la flecha en su encabezado y seleccione la opción "Filtros". Allí, debes seleccionar si quieres ver las cajas iluminadas, en la opción “Sí”, o no iluminadas, en la opción “No”.

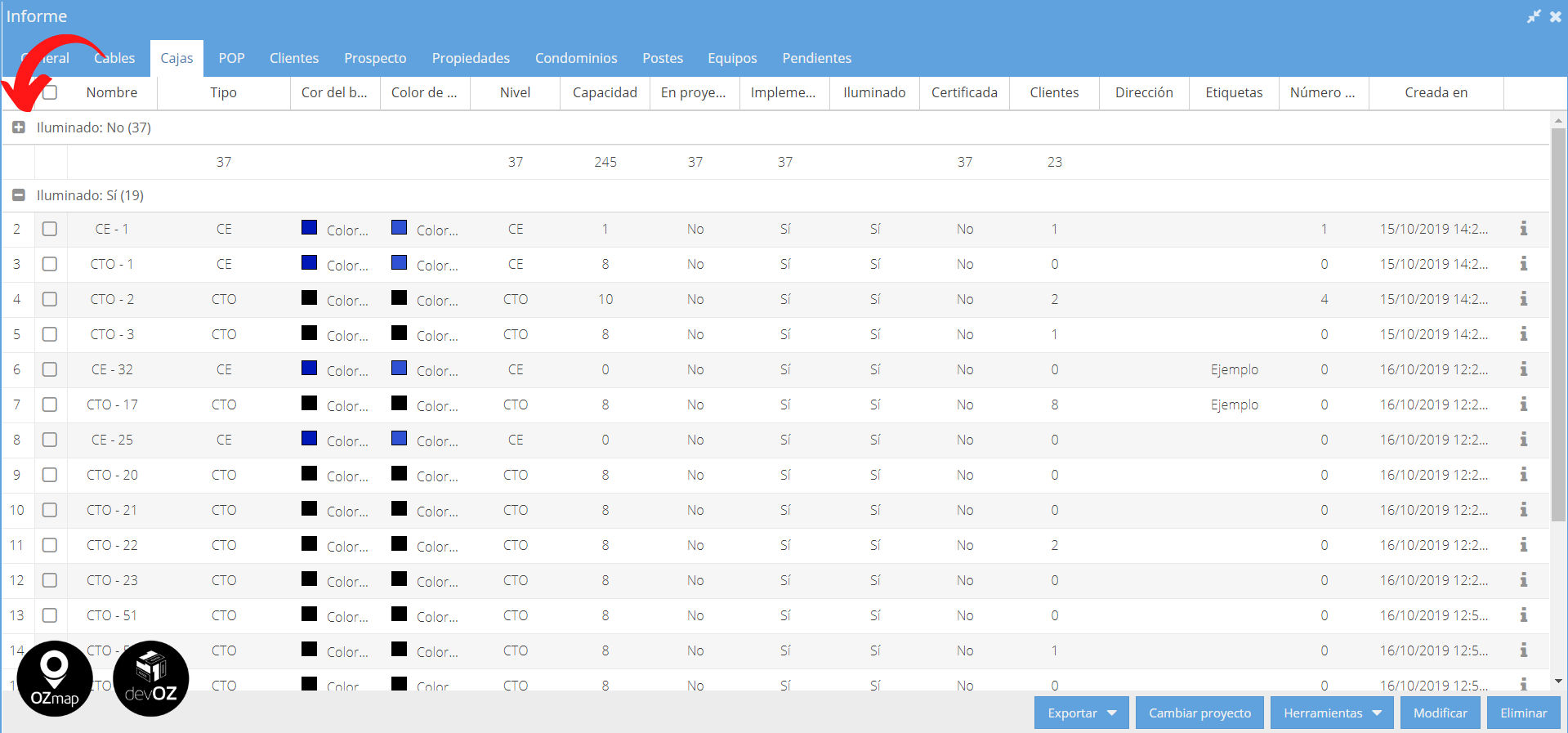

También puede utilizar la opción “Agrupar por este campo”, que dividirá todos los elementos en dos grandes grupos, los iluminados y los no iluminados. Para una mejor visualización, puede contraer el grupo que no está funcionando actualmente haciendo clic en el icono menos al lado de su nombre.

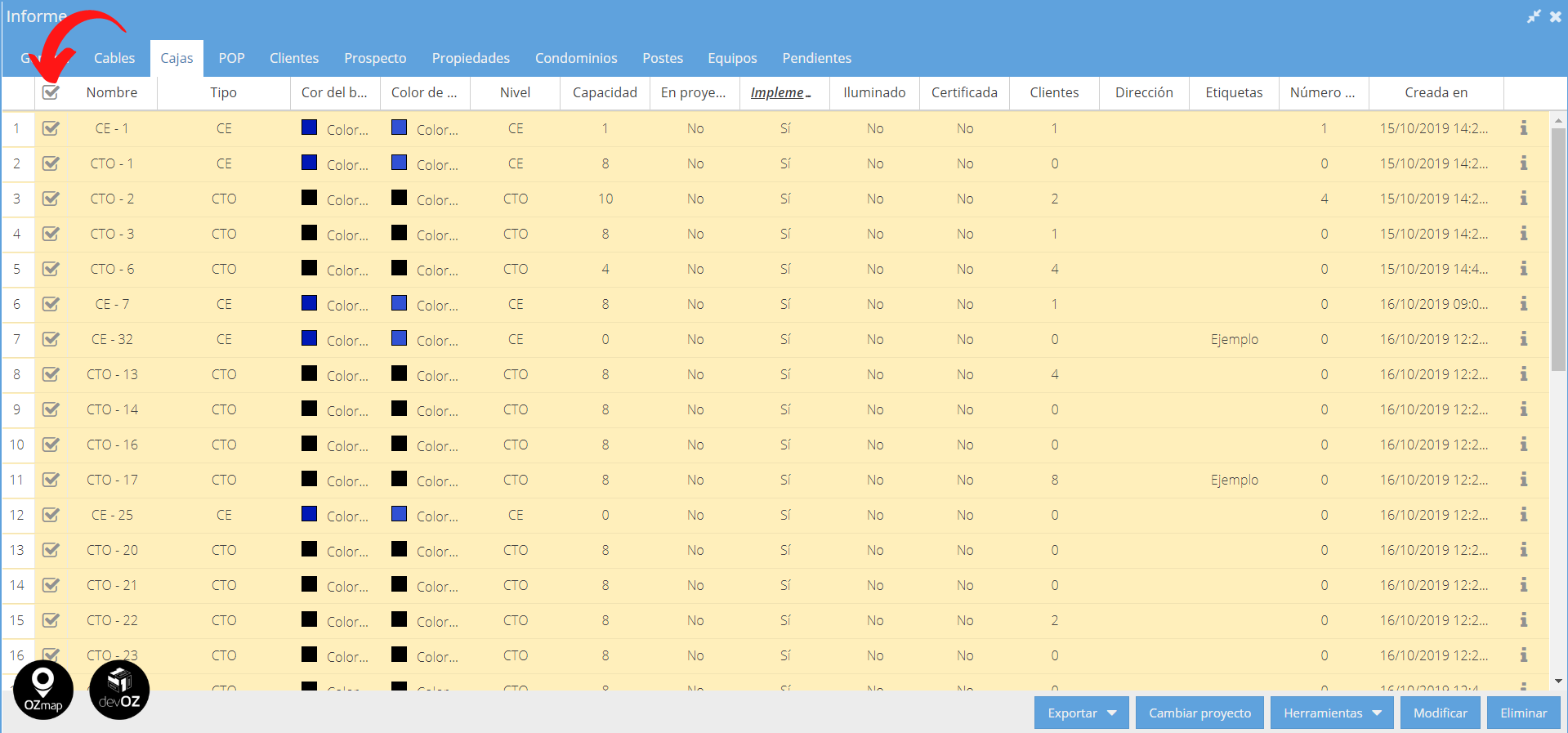

A partir de este momento, ya podemos seleccionar las cajas deseadas. Si ha utilizado la función "Filtros", puede utilizar la casilla de verificación ubicada en el lado izquierdo de la columna "Nombre" para seleccionar todas las casillas, pero si has agrupado, puede hacer la selección una por una o haciendo clic en en el primera caja y presionando la tecla Shift de teclado mientras haces clic en el última caja de la lista.

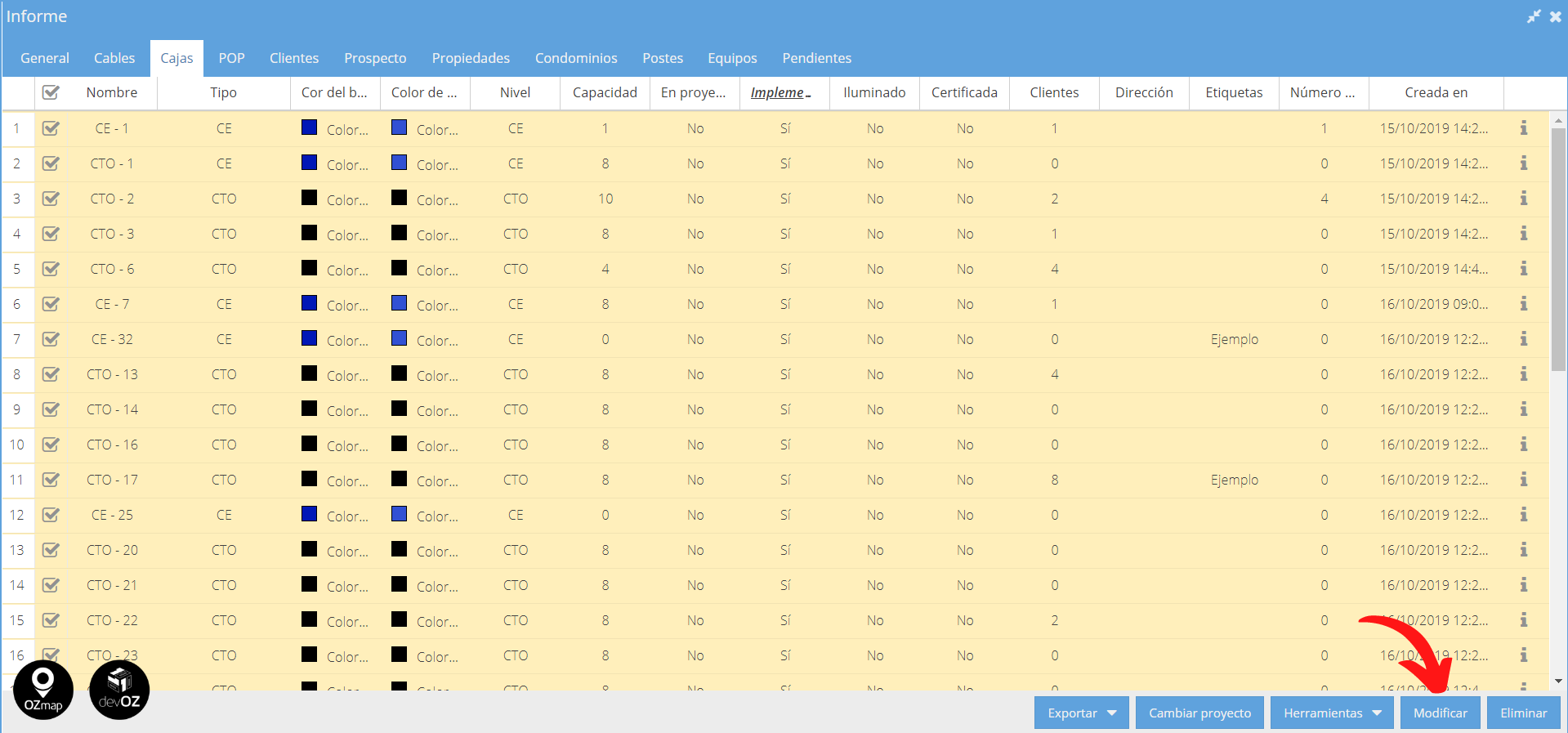

Como en este ejemplo queremos modificar el estado de implantación de estos cajas, luego de ser seleccionados daremos clic en el botón “Modificar”, pero esta información también podría haber sido exportada a una tabla CSV para reenviarlos para su análisis, por ejemplo.

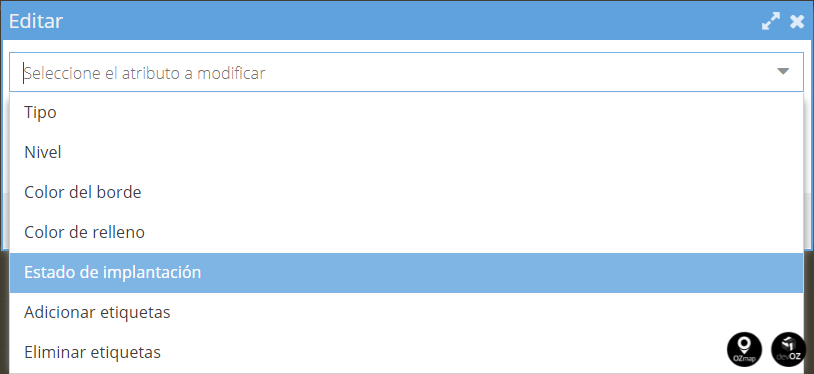

Al hacer clic en “Modificar”, aparecerá una nueva ventana, donde podrá elegir el atributo a cambiar y qué nueva información establecer. En este caso, el estado de implantación cambiará de "No implantado" a "Implantado".

¡Y listo, sus cajas alimentadas por el mismo puerto PON fueron implantadas!

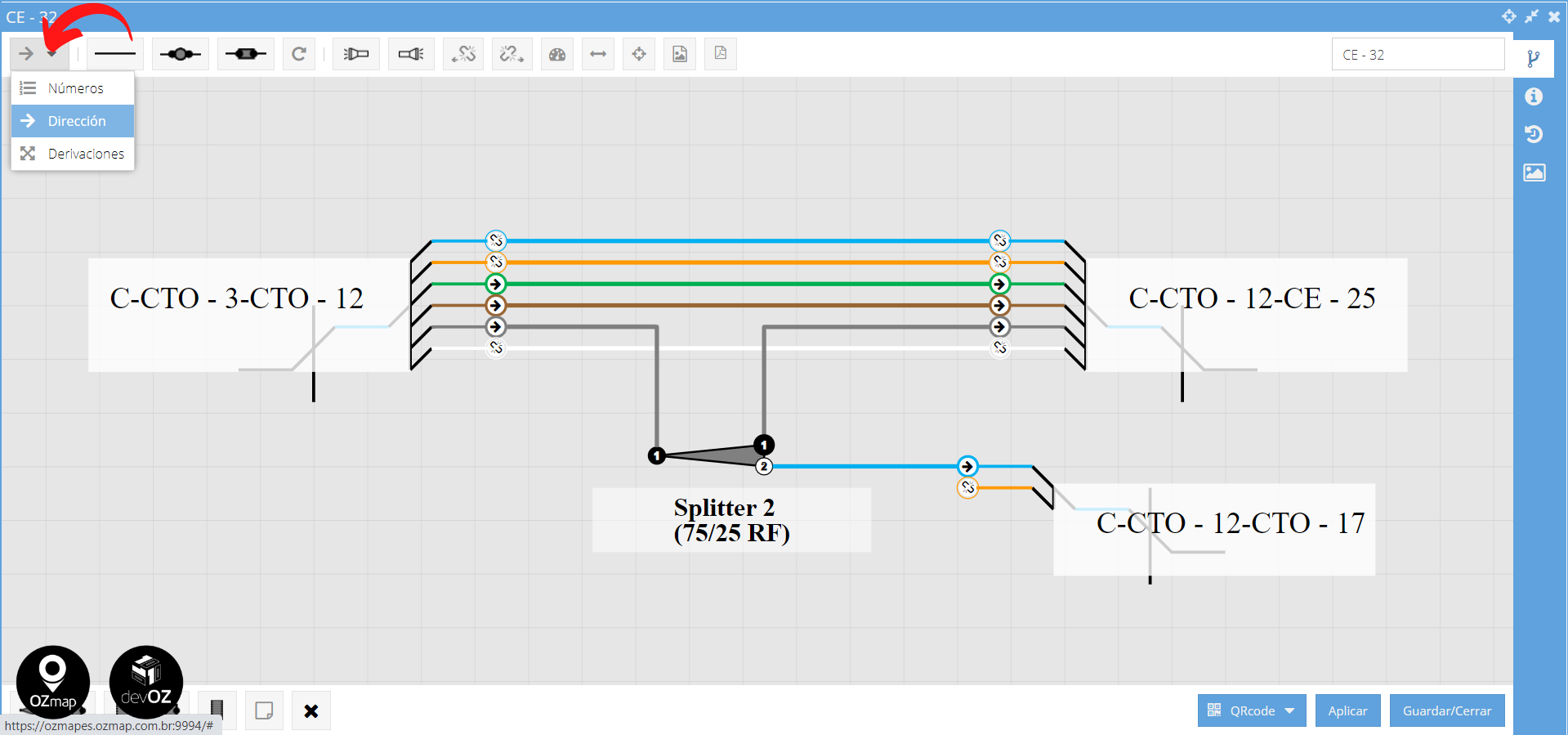

También es posible pensar en otras situaciones, como un caso en el que es necesario saber qué clientes se verán afectados por el mantenimiento de una determinada fibra de una caja. Para ello, abriremos la caja y comprobaremos en qué dirección va la señal para asegurarnos de que estamos iluminando hacia el cliente. Esta dirección se puede verificar con el modo de vista "Dirección", ubicado en la parte izquierda del menú superior.

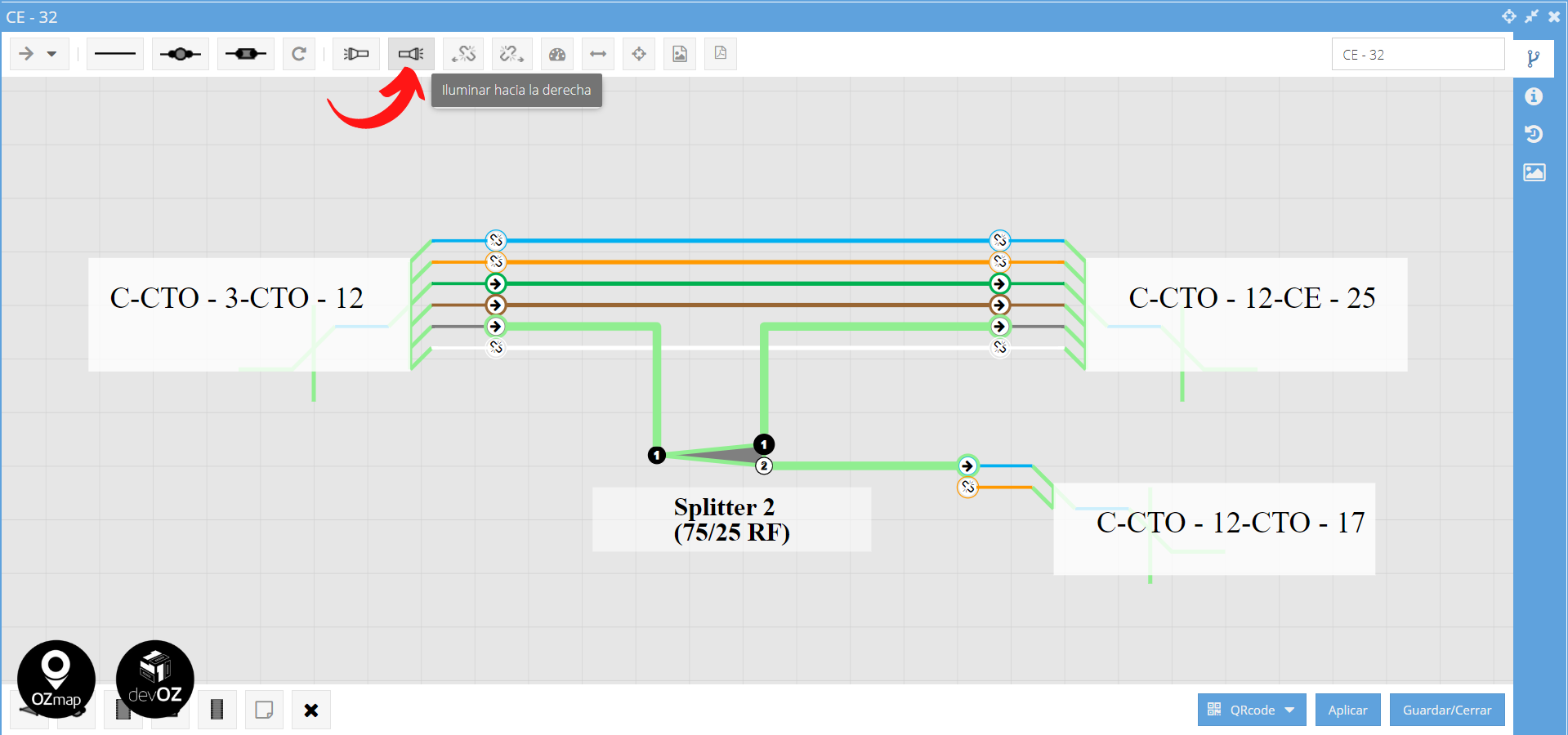

En el caso de esta caja, la dirección va de izquierda a derecha, por lo que usaremos la herramienta “Iluminar hacia la derecha” sobre la fibra necesaria, o incluso sobre el cable completo.
En el mapa, se resaltará la ruta completa, indicando qué clientes están recibiendo esta señal. El resto del proceso para obtener el informe sigue el mismo.

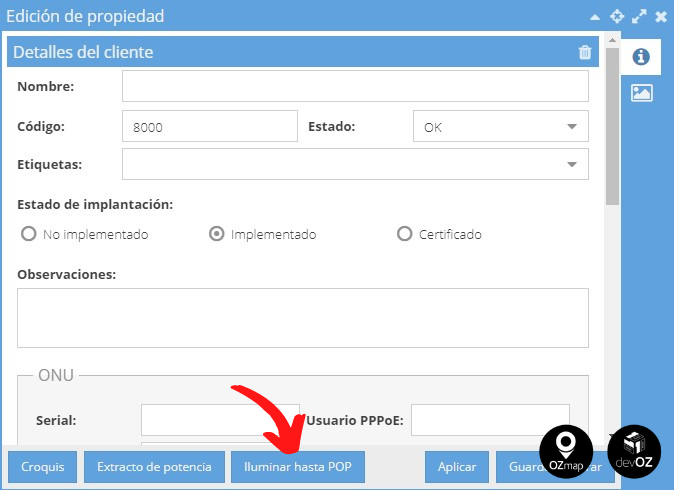

También podemos pensar en un último escenario, donde es necesario obtener el listado completo del recorrido del cable que lleva la señal a un determinado cliente. Es posible realizar esta operación a través del cliente, accediendo a sus propiedades y pinchando en el botón “Iluminar hasta POP”.

Esto iluminará toda la ruta desde el cliente hasta la POP, permitiendo que los cables que llevan la señal hasta él se agrupen en un informe para su análisis.

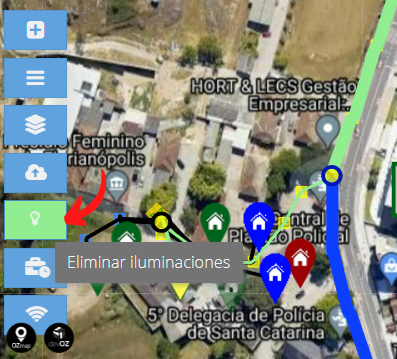

Una vez finalizados los procesos, se puede apagar la iluminación mediante el siguiente botón:


Entonces, ¿Qué tal optimizar sus informes?
