Los POP o CO (Oficinas Central) son las estructuras que proporcionan conexión a la red. Necesitan estructuras internas para organizar las salidas de los puertos PON y el equipo para organizar/distribuir las señales enviadas.
El siguiente video enseña cómo crear la estructura de la POP. También tenemos un tutorial paso a paso con imágenes.
Creación de una POP

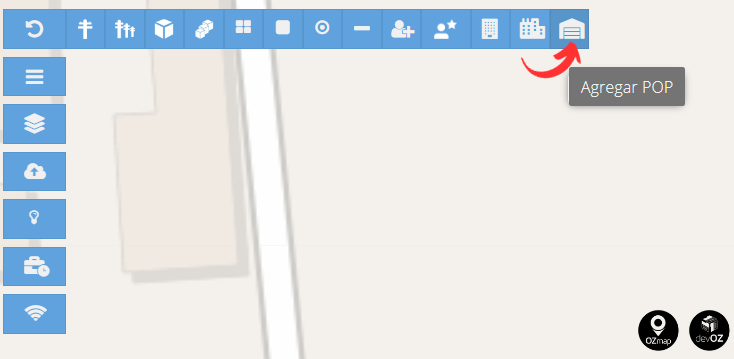

Accediendo al menú de elementos, el último icono de izquierda a derecha es el icono POP.

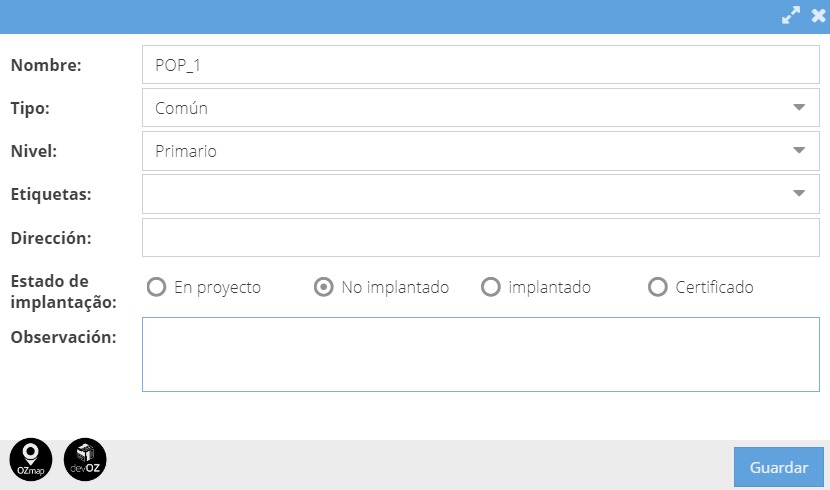

Al hacer clic, se abrirá una ventana preguntando por el nombre de la POP y si está en proyecto, implantado y/o certificado. También en esta ventana, es posible agregar Etiquetas, Dirección u observaciones, pero estas opciones no son fundamentales para la creación de la POP.

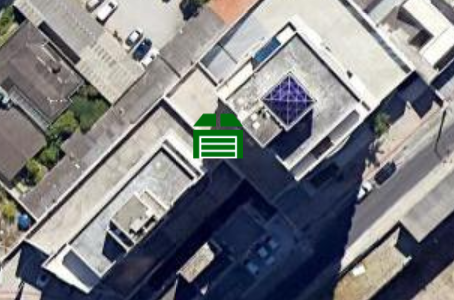

Luego de completar y confirmar, debes hacer clic en el mapa para colocar la POP. Tan pronto como haga clic, se creará un icono de color verde.
Editando el interior del POP

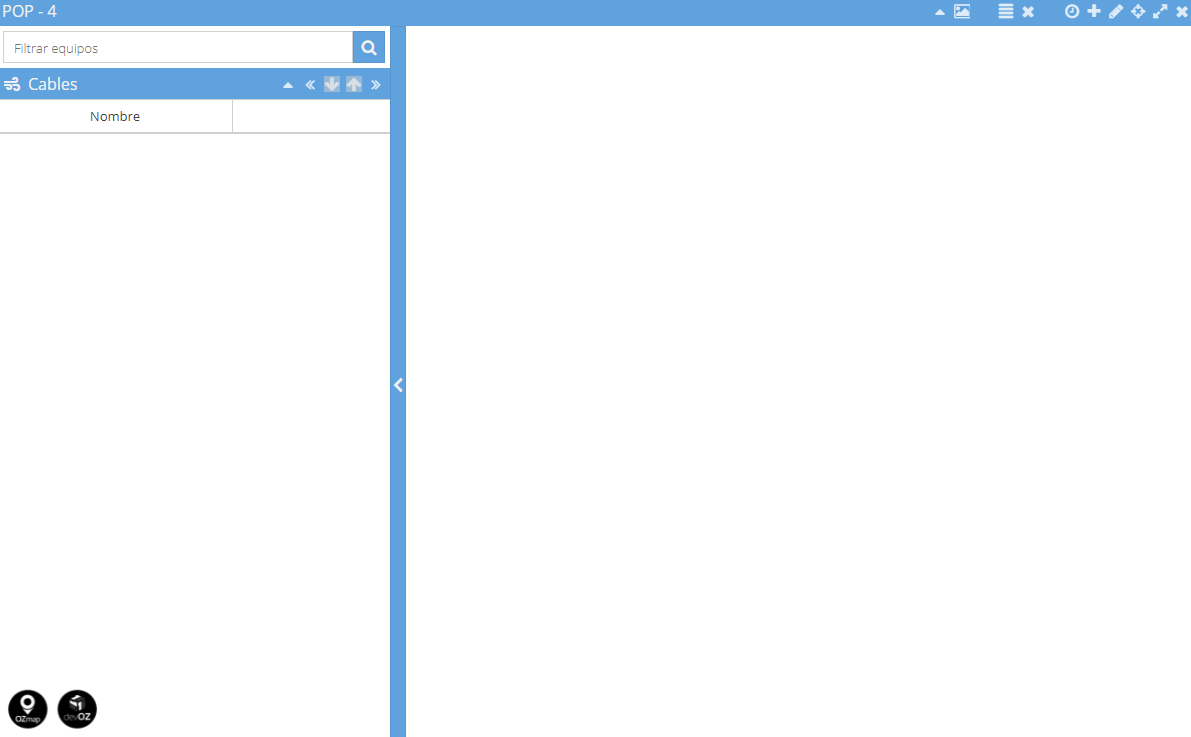

Al hacer clic en el icono verde dentro del mapa, se abrirá una nueva ventana. Se verá como una ventana en blanco con el nombre de la POP que creó.
Este es el interior de la POP, pero está en blanco porque todavía no tiene nada dentro.

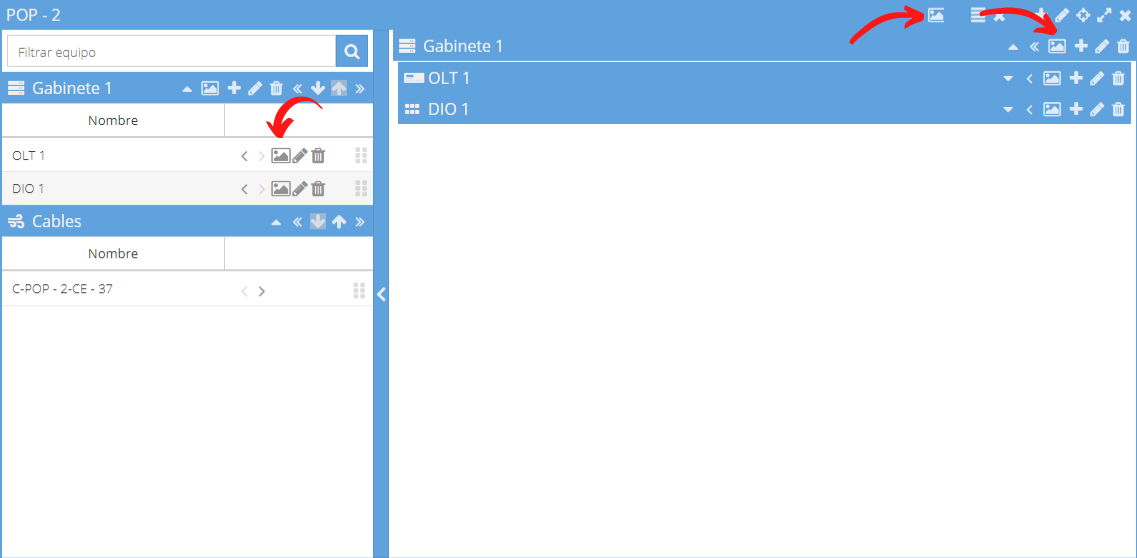

En la esquina superior derecha de la ventana, hay un pequeño menú de opciones.
En este menú, de izquierda a derecha los íconos son para: minimizar la ventana, acceder a las imágenes publicadas, realizar múltiples conexiones, deshacer múltiples conexiones, agregar un gabinete, editar la información de la POP, localizar la POP, expandir la ventana y cerrar.
Creando un Gabinete

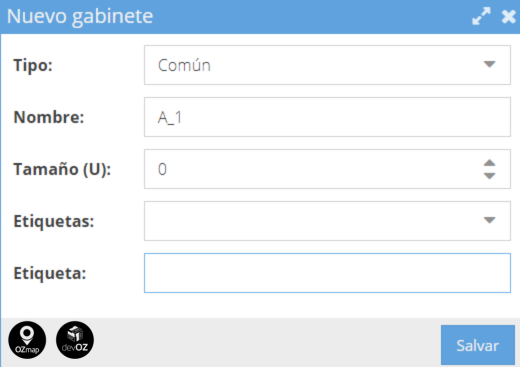

Agreguemos un gabinete haciendo clic en el ícono del símbolo (+). Y se abrirá la siguiente ventana:
Simplemente elija el tipo de gabinete, asígnele un nombre y, si lo desea, ingrese otra información que no sea obligatoria, como Tamaño, Etiquetas y Etiqueta, y guarde.
Agregar una OLT

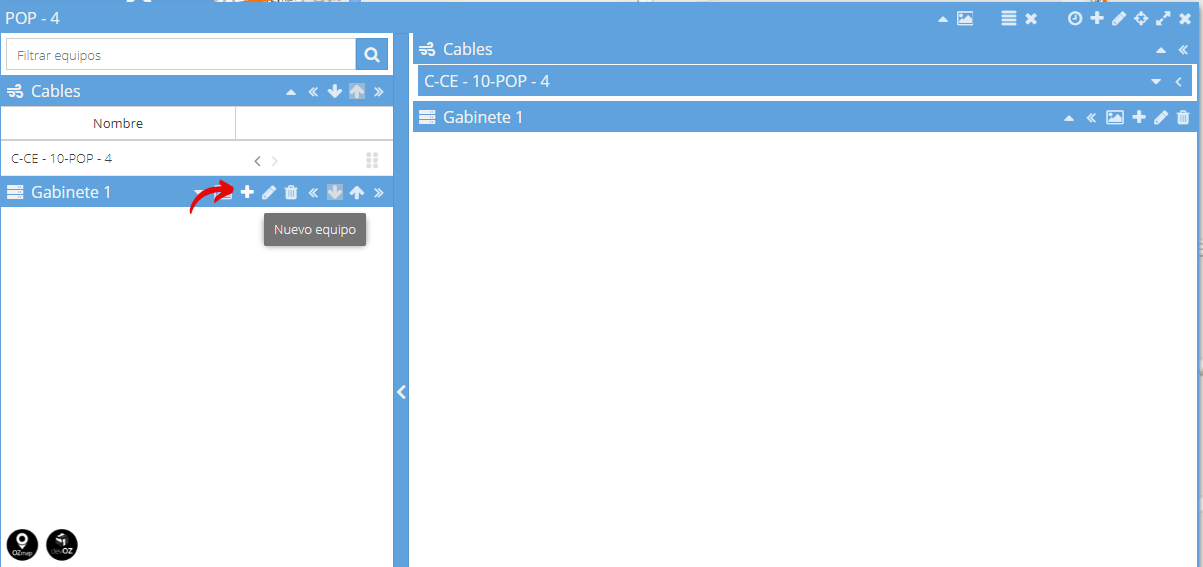

Creado el gabinete, ahora en la ventana del gabinete, haga clic en el icono agregar (+) para agregar un equipo. En la nueva ventana puede seleccionar qué equipo desea agregar. En las opciones tenemos: OLT, ODF, Switch y Splitter.
Primero, crearemos la OLT que será la fuente de todas las conexiones.

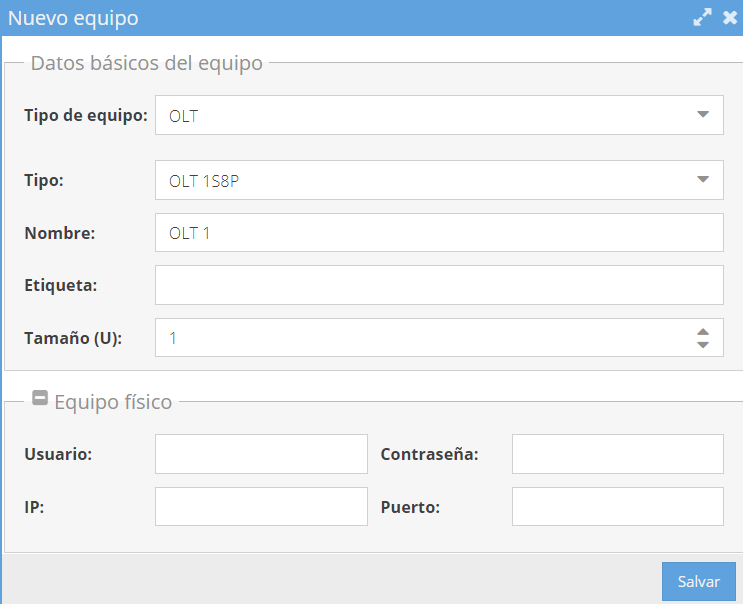

Al seleccionar OLT, el menú cambiará a la configuración del equipo OLT.
El tipo OLT viene solo como estándar, pero puede crear o modificar los tipos OLT en la pestaña "Tipos OLT" en el menú a la izquierda del mapa. También puede agregar información adicional, como nombre de usuario, contraseña, puerto o IP, haciendo clic en "Equipo físico".

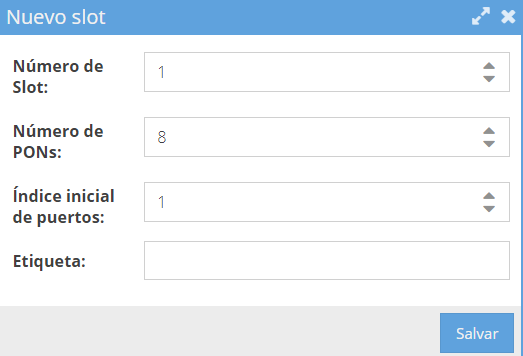

Después de la creación, puede hacer clic en el nombre de la OLT en el menú lateral, por lo que aparecerá en el área de edición, mejorando la visualización. Ahora, será necesario repetir el proceso de ir al ícono de agregar (+), esta vez dentro de la ventana de la OLT, para definir cuántas ranuras y puertos PON por ranura tendrá esta OLT.
También se puede configurar para que el primer puerto comience con otro índice.

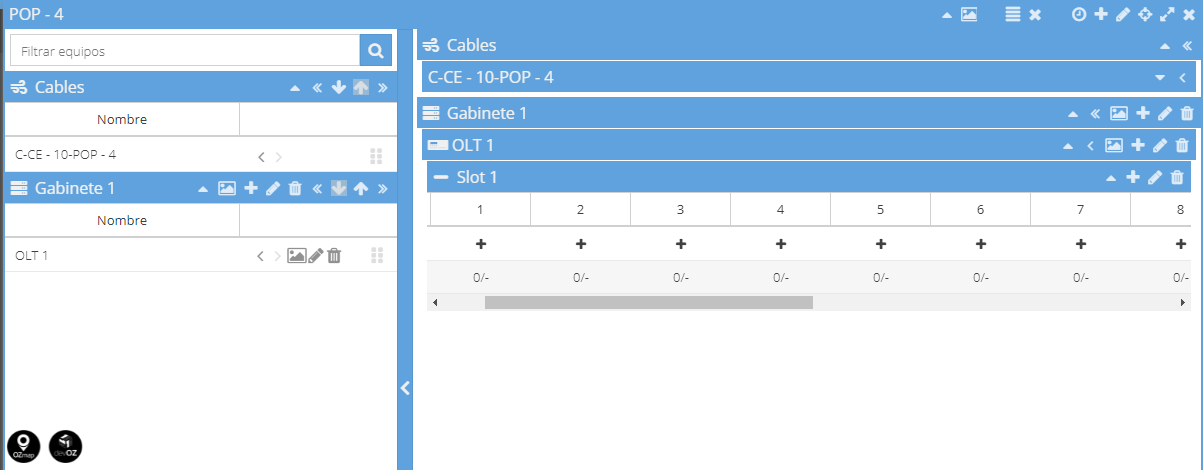

En este ejemplo, se creó una única tarjeta con 8 puertos.

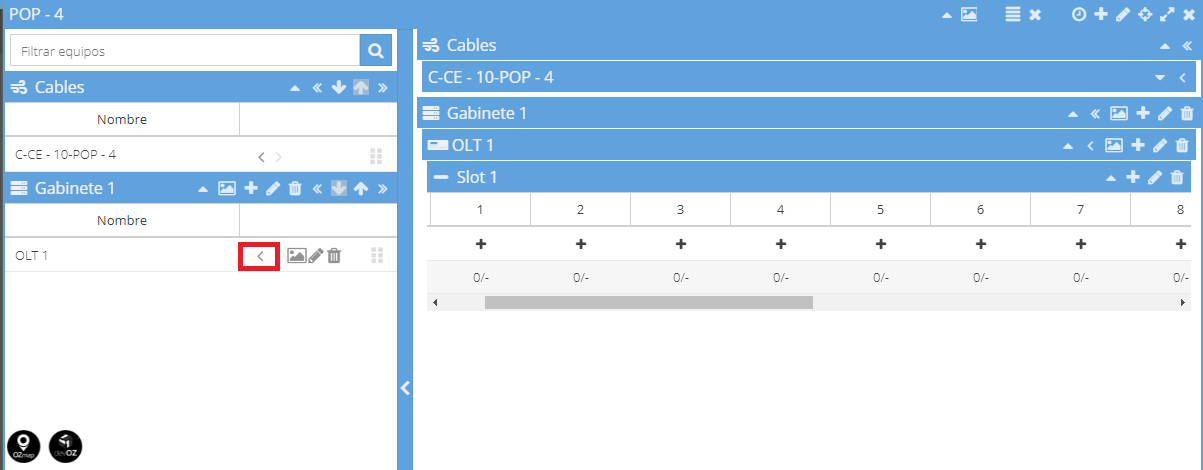

Creará una ventana exclusiva para este slot en forma de matriz que muestre la conexión y ocupación de cada puerto.
Para dejar de ver este OLT, puede hacer clic en la flecha que apunta a la izquierda, ubicada junto al nombre del equipo.
Agregar un ODF
Ahora ve al ícono de agregar en la ventana del Gabinete y esta vez vamos a agregar un ODF

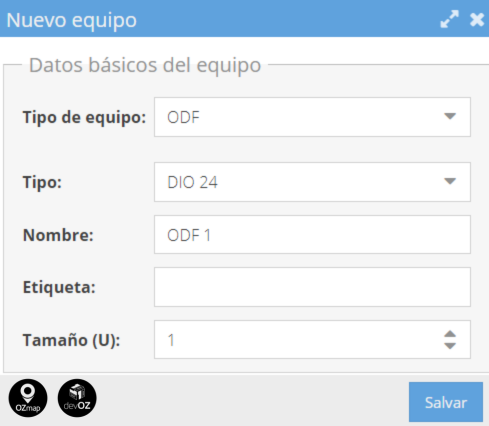

La ventana de configuración ODF es muy similar a la OLT. Y al igual que el anterior, si necesita crear un nuevo estándar o simplemente un nuevo ODF, en la pestaña de la izquierda del mapa puede crear diferentes ODF para usar en el proyecto.

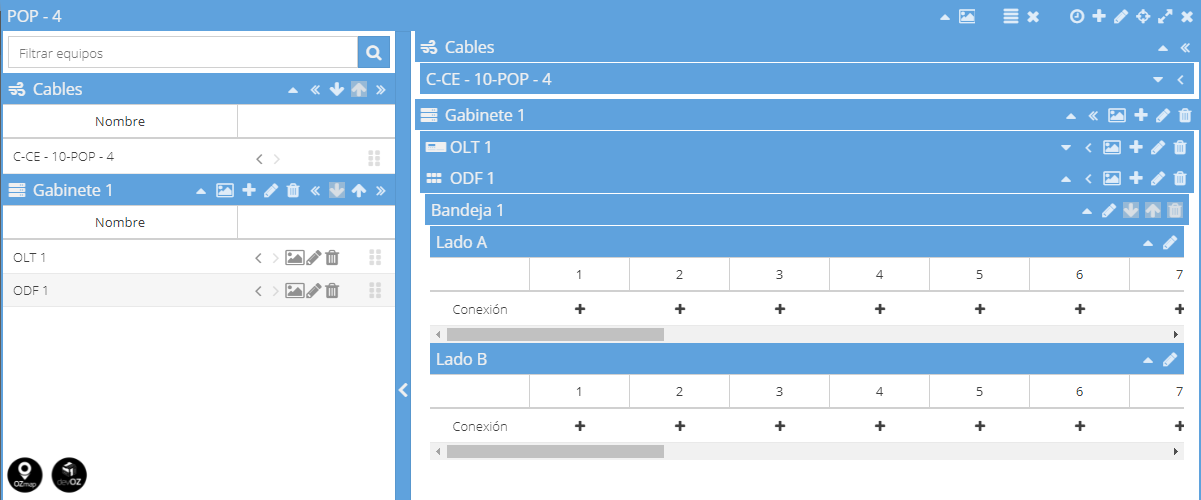

Después de guardar, la ODF estará dentro del armario.
Al igual que con la OLT, si hace clic en el nombre del ODF, la ventana se expandirá al área de edición. Al expandir los componentes individualmente, es posible tener una vista de todas las conexiones posibles.
Ahora, para finalizar solo necesitas un cable para enviar la conexión a los clientes. Para obtener más detalles sobre el uso de cables, consulte nuestro artículo completo sobre cables.

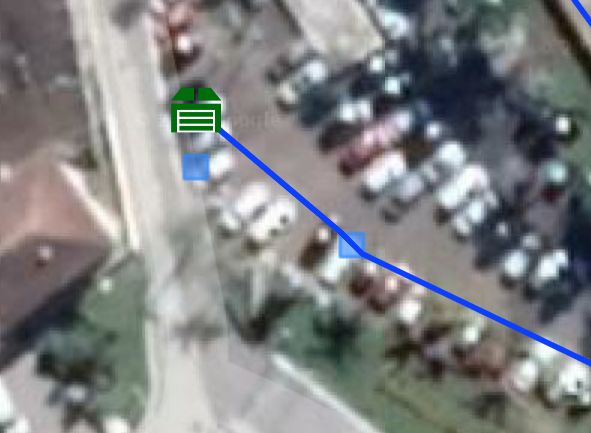

A continuación, se muestra una imagen de la POP conectado a un simple cable 1L6F (1 loose y 6 fibras).
Con ella conectada, ya aparecerá dentro de la estructura POP con el nombre de cada fibra. De forma predeterminada, vienen como "LXFX" que representan "Loose X Fiber X", donde X es el número de loose o fibra.

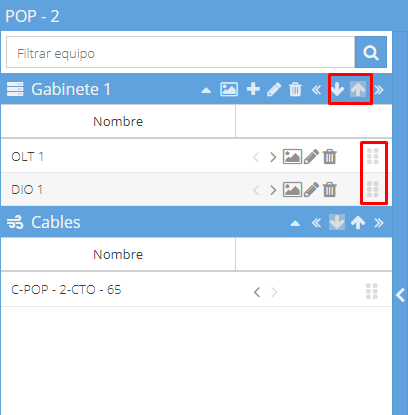

Puede ver todos los elementos creados hasta el momento haciendo clic en sus nombres, o incluso reordenarlos, usando las flechas "arriba" o "abajo" junto al tipo de equipo. También es posible buscar equipos específicos usando la barra de búsqueda que se encuentra arriba.
Creando las conexiones
La primera conexión que haremos será desde el puerto PON al ODF.

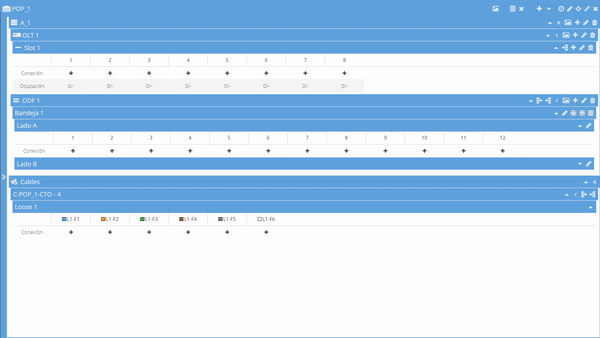

Para hacer esto, seleccione un puerto PON y haga clic en el símbolo más (+), que debería volverse verde, y luego clic en el puerto ODF que desea conectar.
Los iconos de adición de celda se reemplazarán por texto que indica dónde se han conectado.

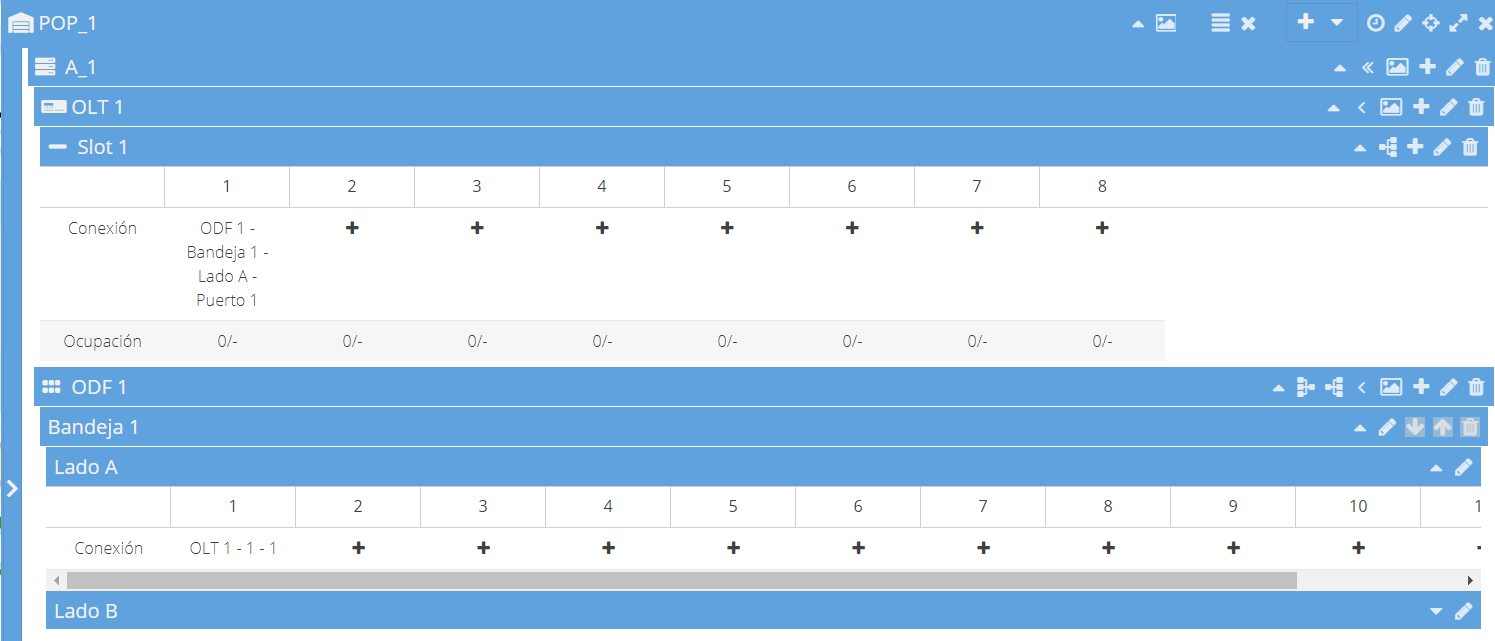

En el siguiente ejemplo, en el puerto 1 del slot 1 podemos ver "ODF 1 - Bandeja 1 - Lado A - puerto 1", y en el interior del ODF podemos ver "OLT 1 -1 -1" que indica el nombre de la OLT - número de la tarjeta - número de puerto.
Ahora simplemente conecte el puerto de entrada de la ODF con una de las fibras del cable, al igual que en el proceso anterior. Estos puertos también cambiarán los símbolos de adición al nombre desde el que se conectaron
Varias conexiones POP
Para realizar múltiples conexiones dentro de la POP, puede seleccionar el icono en el menú superior (imagen de abajo) y hacer clic en el primer y último elemento de origen. Con todo seleccionado, debe hacer clic en el primer puerto de origen y se realizarán las conexiones
Para deshacer varias conexiones, simplemente haga clic en el icono que esta junto a conexiones múltiples, similar a una "x", y seleccione la primera y la última conexión que desea deshacer. Entonces, automáticamente, las conexiones se desconectarán
Editar un puerto PON

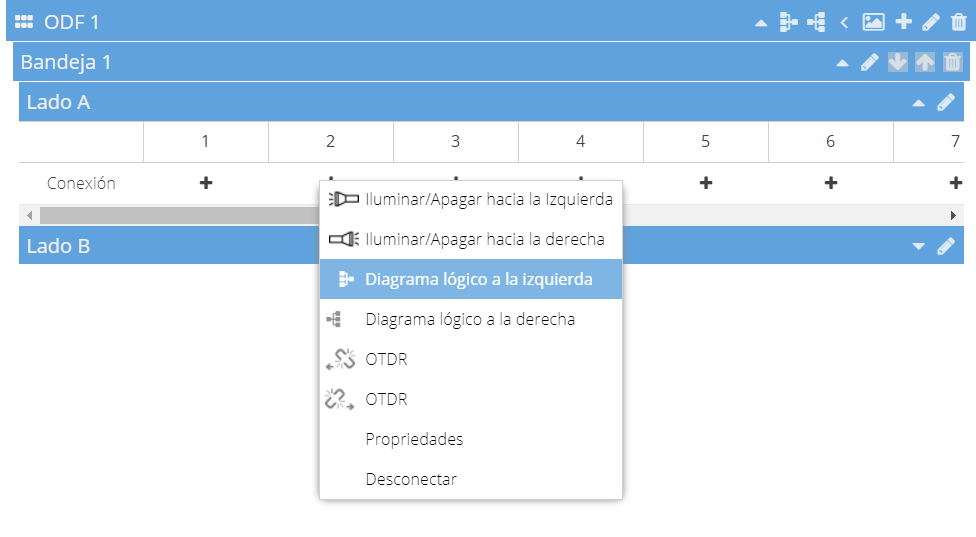

Si regresas a la estructura del Gabinete y te diriges hacia el puerto PON, puedes hacer clic con el botón derecho sobre ella y se mostrarán algunas opciones.
- Encender/Apagar: sirve para crear un resaltado(iluminación) sobre todas las conexiones desde un puerto. Puedes elegir el lado en el que se realizará la iluminación en todos los elementos de la POP, excepto en la OLT, donde solo será posible iluminar a la derecha.
- Diagrama lógico: genera un diagrama lógico de las conexiones del puerto o slot seleccionada. Puedes elegir el lado para el cual se hará el diagrama en todos los elementos de la POP, excepto en la OLT, donde solo será posible generar el diagrama hacia la derecha.
- OTDR: te permite ingresar la longitud indicada en la medición del OTDR y mostrará el punto de la fibra que está roto. Al igual que con la iluminación, es posible medir el OTDR para ambos lados, izquierda o derecha.
- Propiedades: en las propiedades, puedes establecer el número máximo de clientes conectados a esta puerta y también la potencia en dBm.
- Desconectar: desconecta la puerta PON y también donde estaba conectada.
