OZmap cuenta con un panel de control (dashboard) que te ayudará a supervisar tu red, permitiéndote obtener una visión completa de todos los elementos que componen tus proyectos.


El dashboard es un panel que muestra datos de tu red en forma de gráficos, como la cantidad de elementos, la ocupación de cajas, etc. Todas las noches, a las 22:00 (GMT-3), estos datos se actualizan, por lo que los cambios realizados en un día aparecerán en el dashboard al día siguiente.

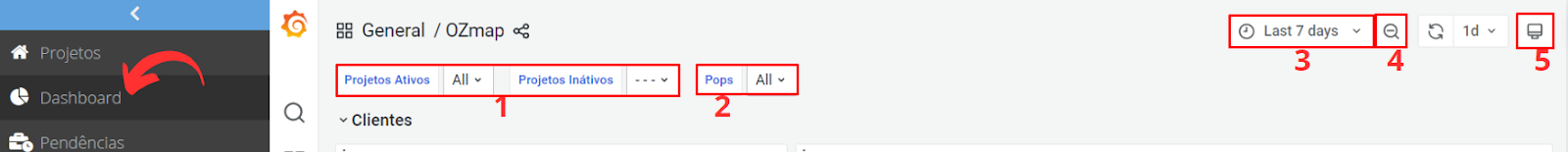

Para acceder a él, debes dirigirte al menú lateral izquierdo y hacer clic en la opción "Dashboard".



Configuración del Dashboard


Existen algunas configuraciones que te permiten visualizar el dashboard de varias maneras:

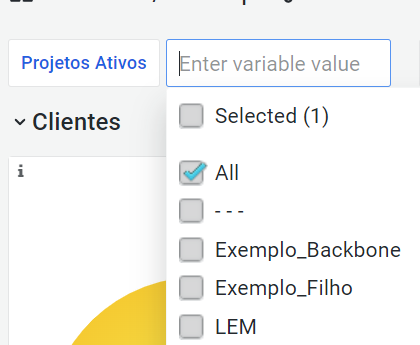

  • Aquí puedes verificar los datos de los proyectos que están activos en OZmap, optando por verlos por proyectos individuales o todos los proyectos juntos (1). También puedes seleccionar varios proyectos para obtener información de manera conjunta.

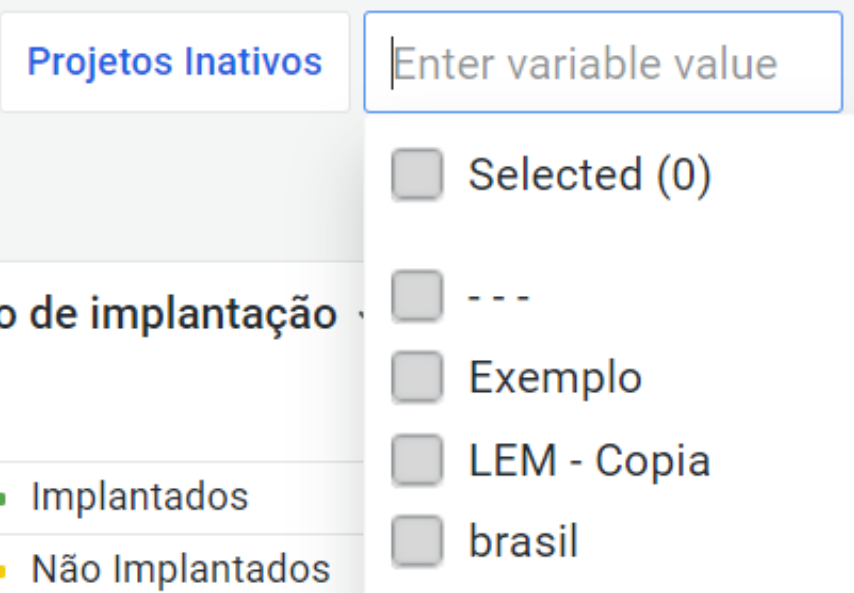

  • En proyectos inactivos, puedes seleccionar proyectos que ya han sido eliminados para revisar sus datos, pudiendo optar por ver solo los proyectos inactivos o tanto los inactivos como los activos juntos. Esto es posible porque el dashboard tiene acceso a una base de datos histórica del OZmap.



  • En "POPs" (2), puedes seleccionar qué Puntos de Presencia (POPs) deseas ver en el gráfico "Equipamientos en POPs".

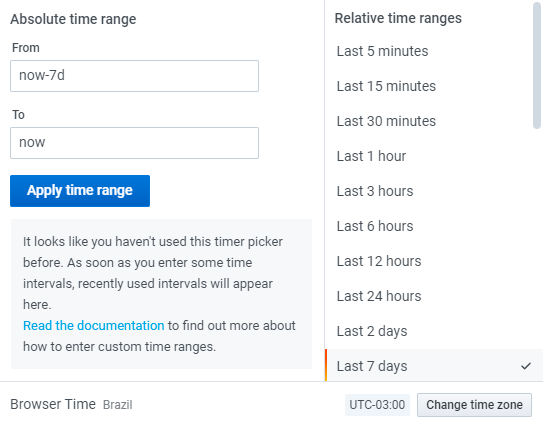

  • El siguiente ícono permite visualizar los datos del dashboard según un período de tiempo, facilitando la supervisión de la red (3). Puedes personalizar el período que deseas ver. En el lado izquierdo, puedes establecer la fecha de inicio (desde) y la fecha final (hasta) que deseas visualizar. Luego, simplemente haz clic en "Apply time range" para que se aplique este filtro en tu dashboard.



En el lado derecho, puedes seleccionar un intervalo de tiempo predefinido para la recopilación de información. Por ejemplo, si seleccionas "Last 7 days ", solo se mostrarán datos de los últimos 7 días en el dashboard.

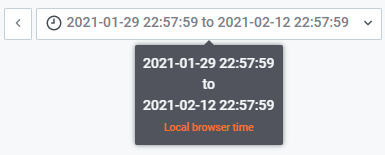

  • Al hacer clic en el ícono 5, puedes ver el período de tiempo cubierto por los datos que se muestran en los gráficos.

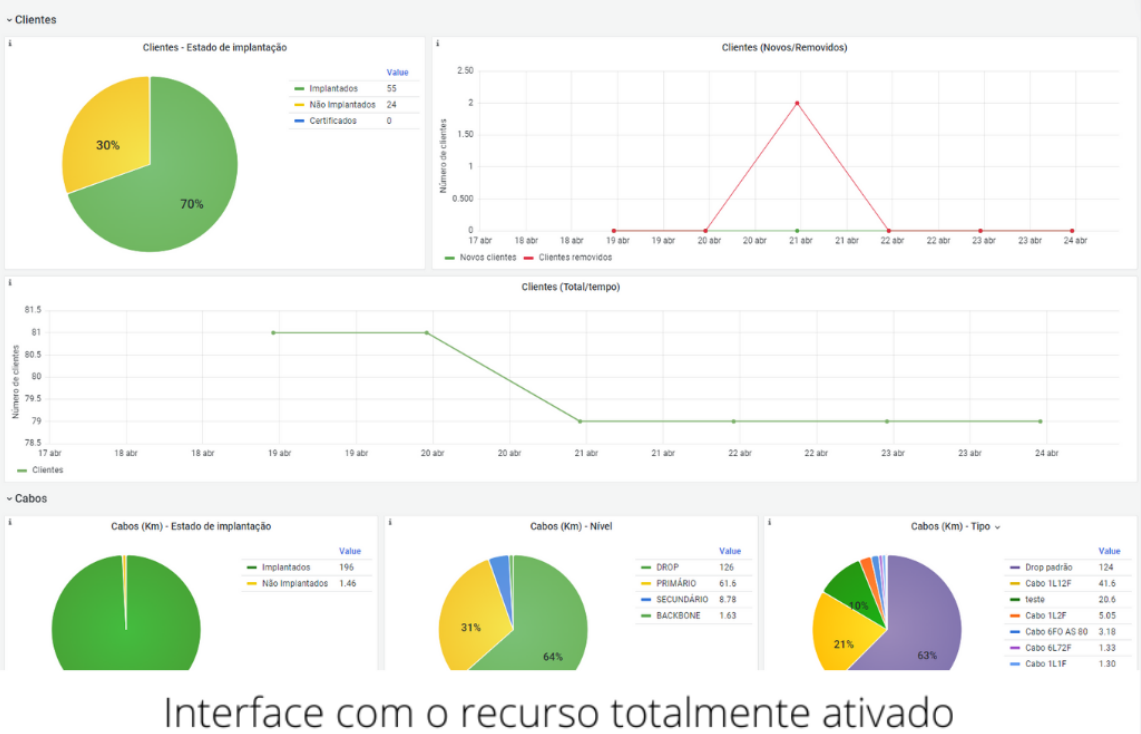

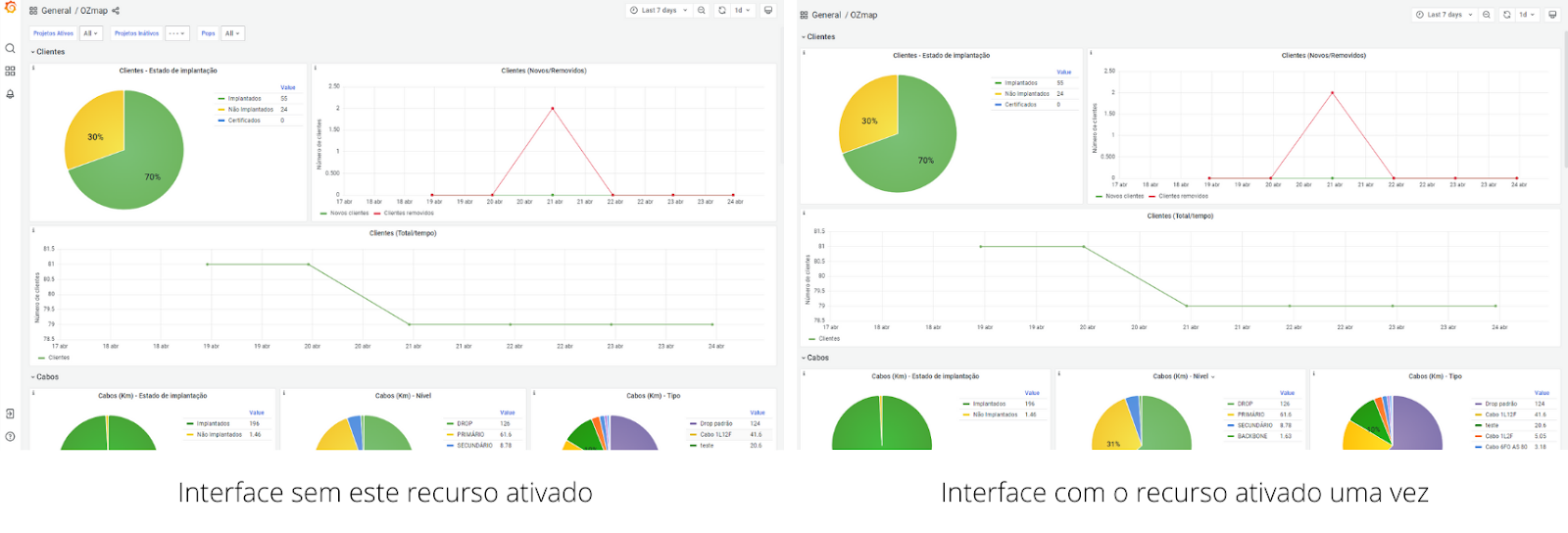

  • Otra posibilidad es visualizar el dashboard de manera más concisa, eliminando elementos visuales para dar énfasis a los gráficos, lo cual se activa mediante el ícono 5. Al hacer clic en este botón por primera vez, se eliminará la barra lateral izquierda y, al hacerlo nuevamente, se eliminarán los íconos en la parte superior. Para volver al estado original, debes utilizar la tecla "Esc".




Interpretación de los Gráficos

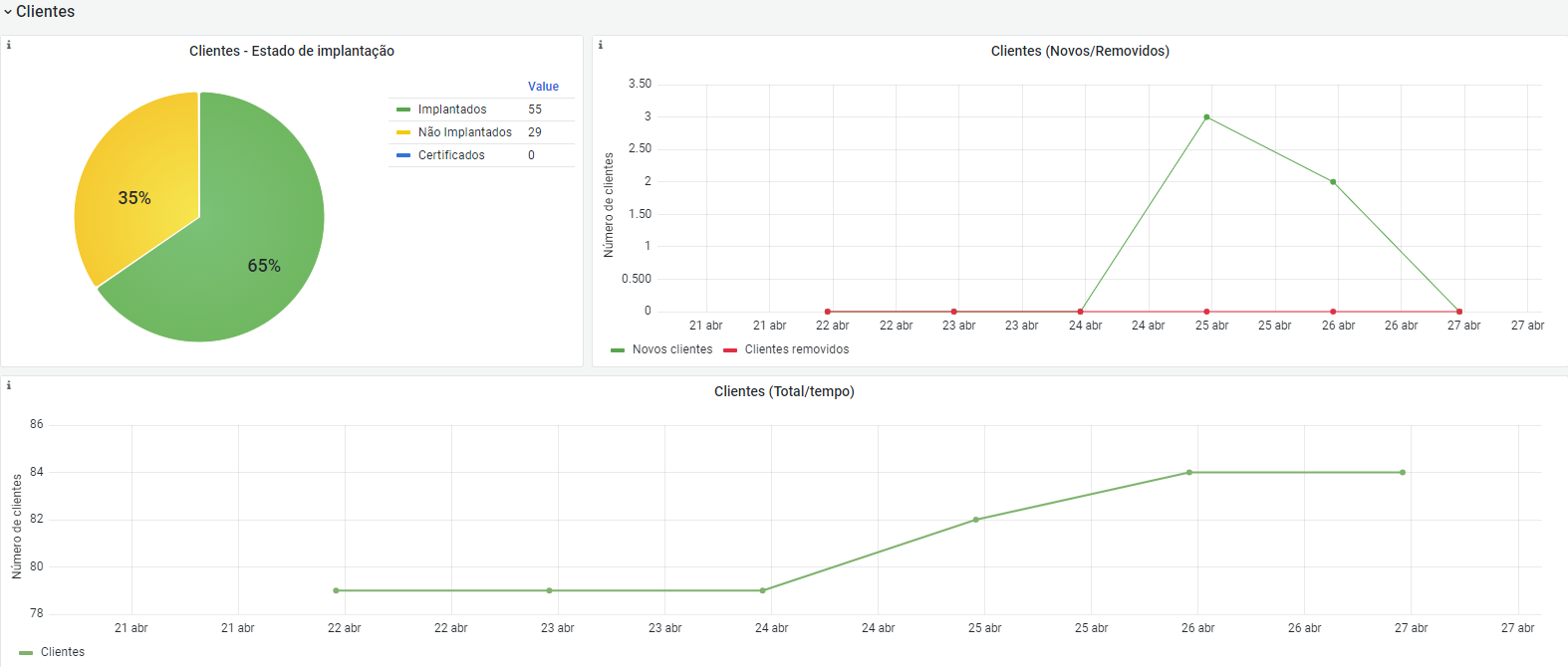

En la pestaña de clientes, puedes verificar el estado de implantación de los clientes registrados en tu OZmap, la cantidad de clientes nuevos y eliminados, así como el total de clientes en tu OZmap en cada día.


En el gráfico de clientes eliminados, se consideran únicamente los clientes que han sido eliminados por completo de OZmap, junto con sus respectivos inmuebles. Esto abarca solo las eliminaciones totales y no incluye otras formas de cambios o desactivaciones parciales.

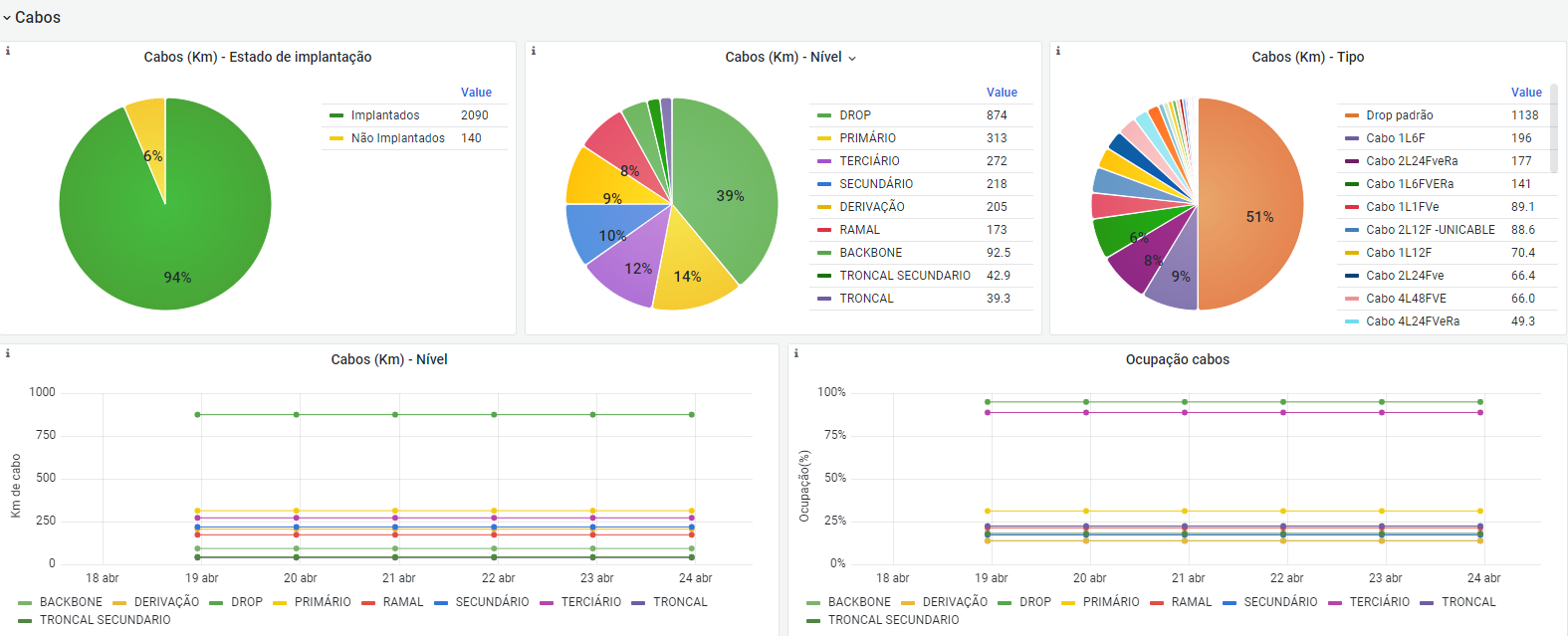

En cuanto a los cables, puedes verificar la distancia total de acuerdo con el estado de implantación, así como la distancia total de cada nivel de cable (presentado en formato de gráfico circular y gráfico de líneas). También es posible ver la distancia total de cada tipo de cable y la ocupación de los cables de acuerdo con el nivel correspondiente, considerando la cantidad de fibras libres y ocupadas.

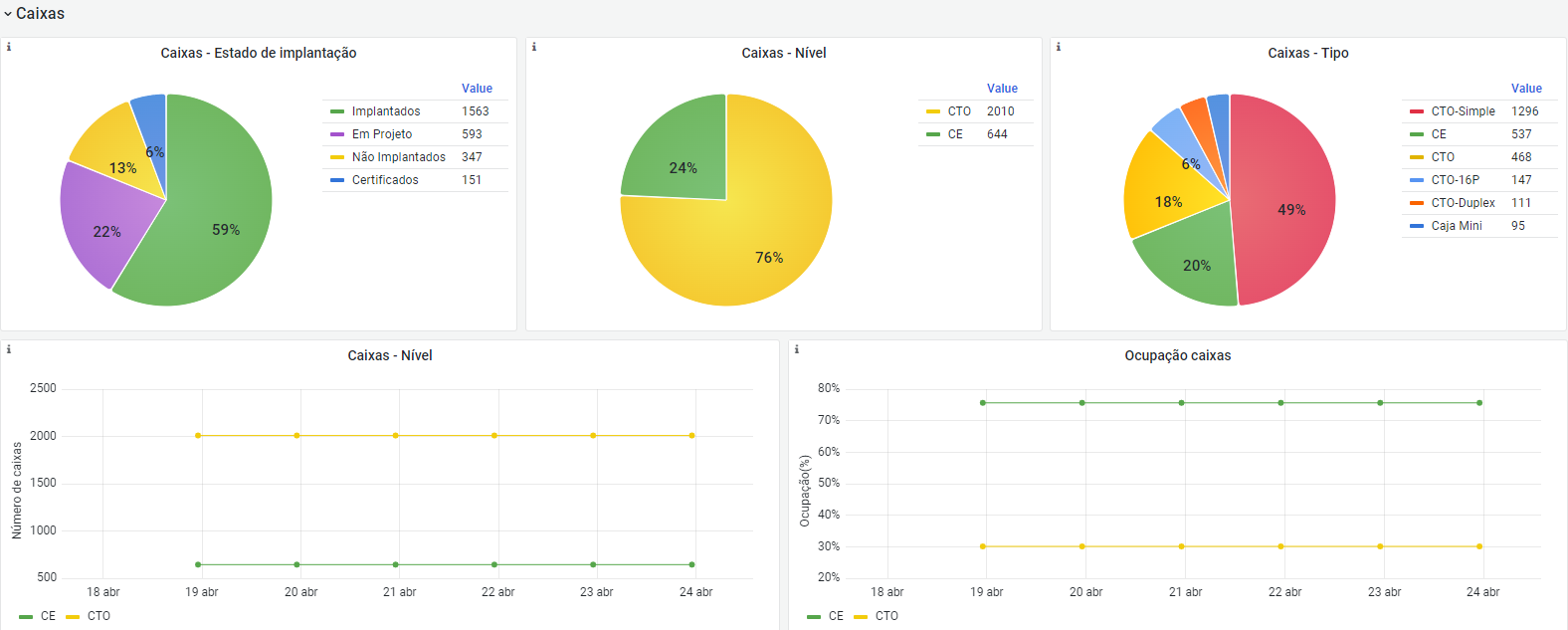

En el panel de cajas, puedes ver la cantidad total de cajas, categorizadas según el estado de implementación. También puedes verificar la cantidad de cajas divididas por nivel (presentado en gráficos circulares y gráficos de líneas), la cantidad de cajas por tipo y el porcentaje de ocupación de cada nivel, considerando la cantidad de equipos de atención que se encuentran en ellas.

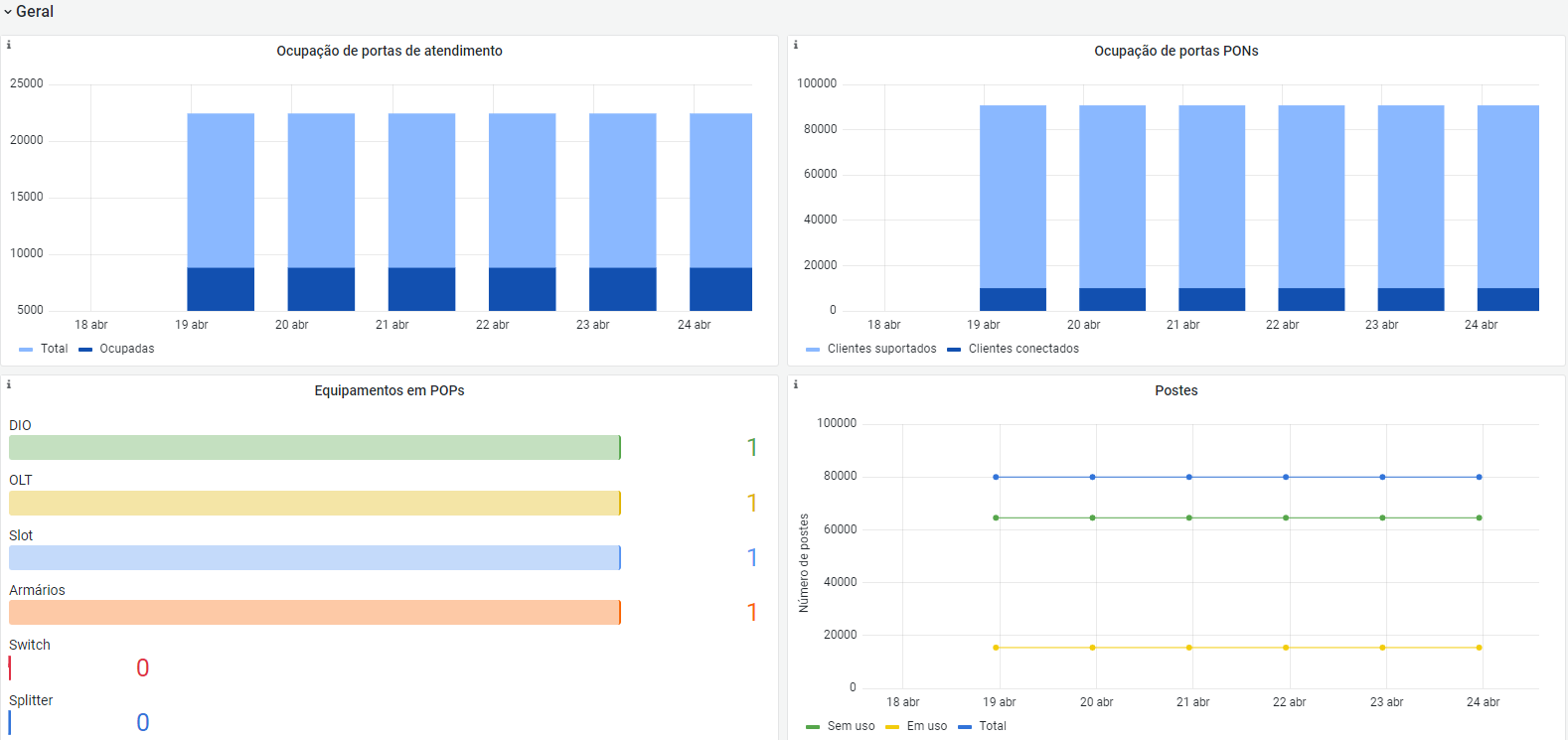

En la pestaña general, encontrarás información sobre la ocupación de puertos de atención, puertos PON, la cantidad de cada equipo dentro de la POP y datos sobre los postes, incluyendo la cantidad en uso, sin uso y el total de postes registrados.


El gráfico de ocupación de puertos de atendimiento no tiene en cuenta la ocupación de los condominios, solo de las cajas. Además, el valor total de puertos ocupados se calcula teniendo en cuenta los equipos que tienen la propiedad "permite conexión con el cliente" activada. Por lo tanto, la ocupación puede incluir cualquier tipo de conexión, no limitándose solo a clientes.


En el caso de los postes, la información "en uso" tiene en cuenta si hay un cable conectado a ellos. Si hay un cable conectado al poste, se contabiliza como "en uso". De lo contrario, se clasifica como "sin uso".




Todos los gráficos están acompañados de leyendas para ayudar en la interpretación de los datos.


Al comienzo de cada línea, hay un guion que indica el color que representa la categoría en el gráfico, seguido del título de la categoría y la información "valor", que representa el valor total de cada dato.

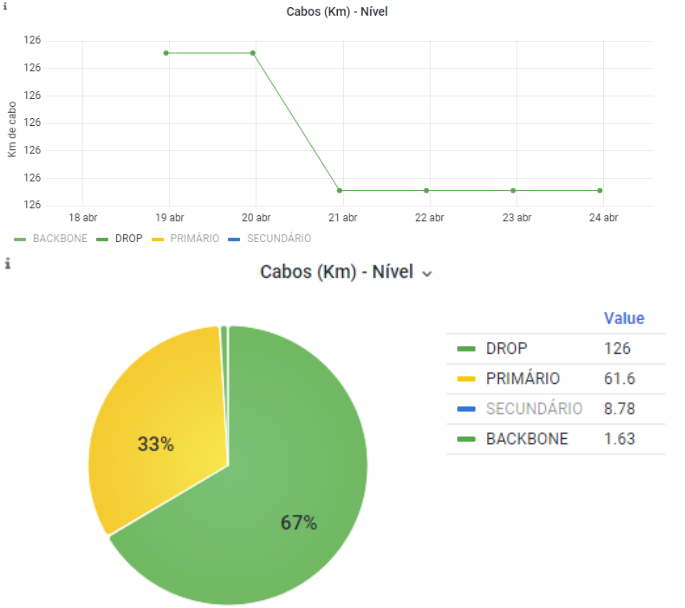

También puedes personalizar la información haciendo doble clic en el guion del color; este se puede cambiar según tus preferencias. Al hacer clic en el nombre de la categoría, se puede quitar temporalmente de la vista del gráfico en el caso de los gráficos circulares, o verla de manera individual con más detalles en el caso de los gráficos de líneas.

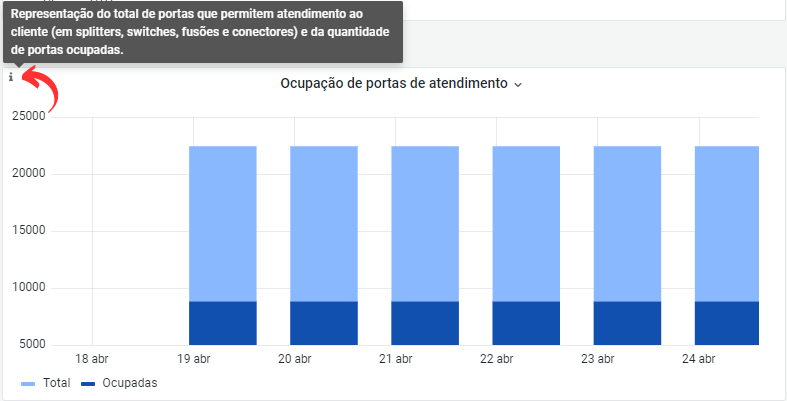

Al pasar el mouse sobre el "i" que está al lado del título de cada gráfico, puedes verificar lo que representa ese gráfico.
