Os cabos são elementos fundamentais no OZmap, formados por um conjunto de looses (que, por sua vez, contêm fibras). Seu tipo é definido por características específicas (para detalhes sobre os tipos de cabos, clique aqui). Além do tipo, eles também possuem outros atributos como o nome, nível hierárquico, estado de implantação, cor, posts, entre outros.

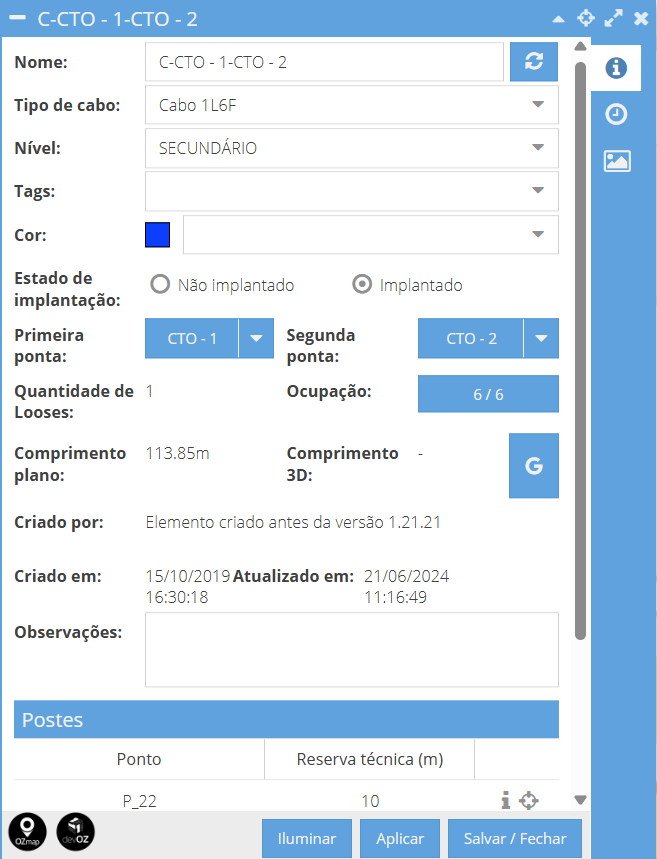

A imagem abaixo ilustra as propriedades de um cabo no sistema:

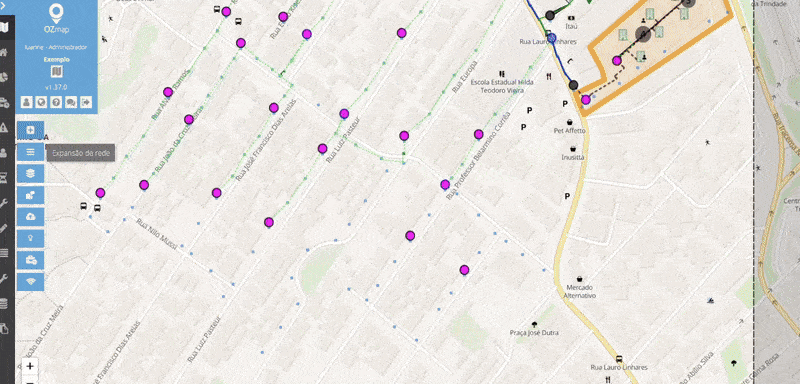

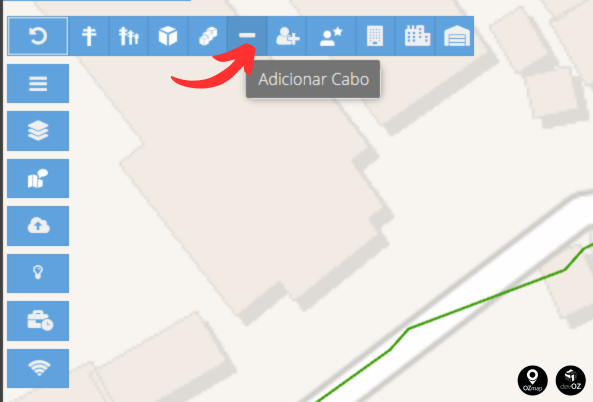

Para criar um cabo no OZmap, abra o menu lateral "Expansão de Rede" e selecione a quinta opção, "Adicionar Cabo". Na hora de criar, você pode escolher ligar as pontas do cabo em equipamentos como caixas, condomínios verticais, clientes ou POPs, mas isso não é obrigatório. Se preferir, você também pode criar as caixas na hora de criar o cabo, ou não conectar nenhum elemento nas pontas, e adicionar esses elementos depois, se for necessário.

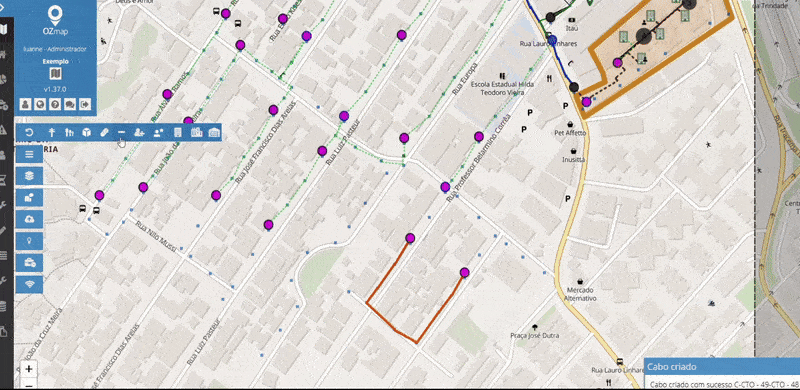

Para traçar o caminho do cabo pelos postes, mantenha pressionada a tecla CTRL enquanto move o mouse sobre eles, e o cabo será automaticamente conectado aos postes. Caso precise desfazer essa conexão, utilize a tecla ALT para remover o cabo dos postes.
Se preferir, você também pode criar as caixas na hora de criar o cabo, ou não conectar nenhum elemento nas pontas, e adicionar esses elementos depois, se for necessário.

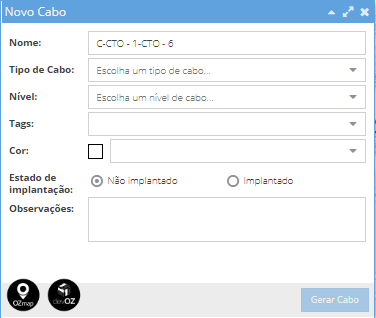

Por fim, basta preencher as especificidades do novo cabo e clicar em gerar para que ele seja registrado no mapa.
É possível lançar um cabo de forma automática (valendo-se das adjacências previamente criadas) ou de forma manual, escolhendo poste a poste, ou ponto a ponto do trajeto do cabo, como mostramos acima.

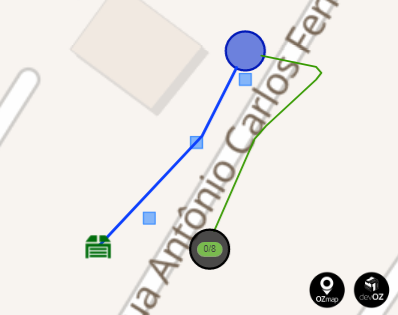

Um ponto é um elemento estratégico para poder desenhar um cabo sem conhecer os postes da região. Ele não chega a ser um elemento dentro OZmap, mas serve para representar curvas de um cabo onde não se sabe os postes. Na imagem abaixo, o cabo da direita possui apenas pontos, enquanto o da esquerda possui apenas postes. Um cabo pode possuir tanto postes como pontos.
Uma janela como a mostrada abaixo abrirá, onde você definirá o tipo, nome, nível TAGs, cor e estado de implantação tanto da caixa como dos cabos e o template da caixa, além de ser possível adicionar observações adicionais à estes elementos.

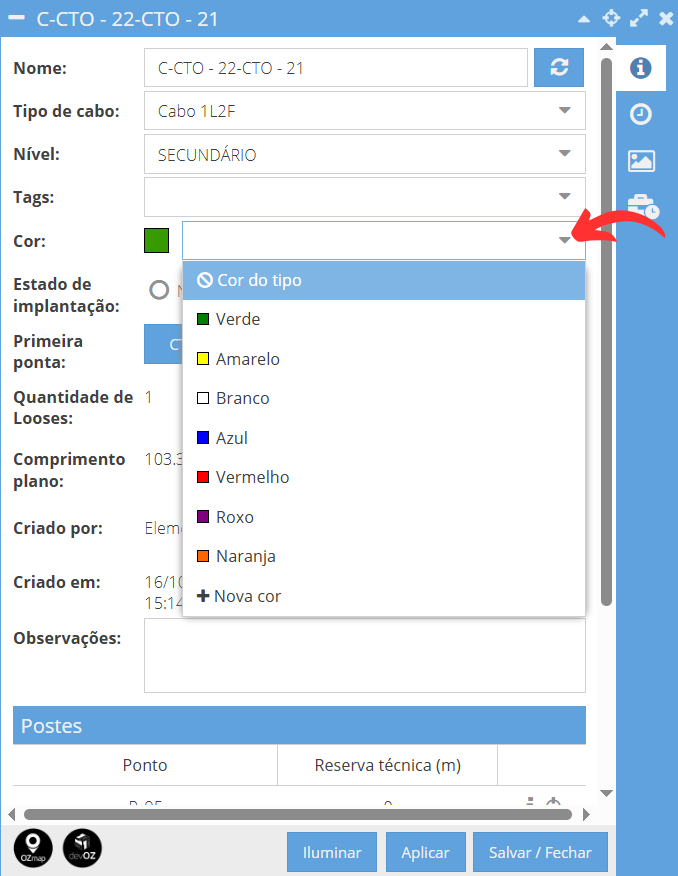

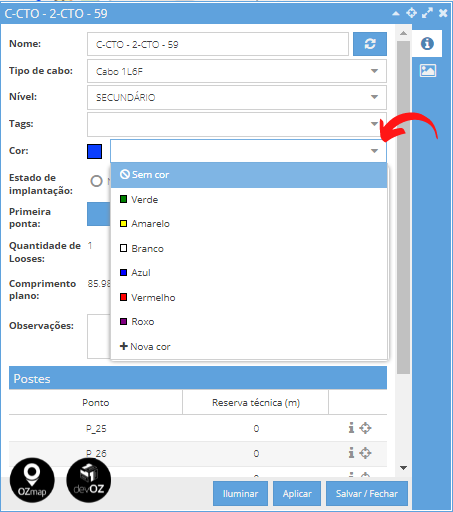

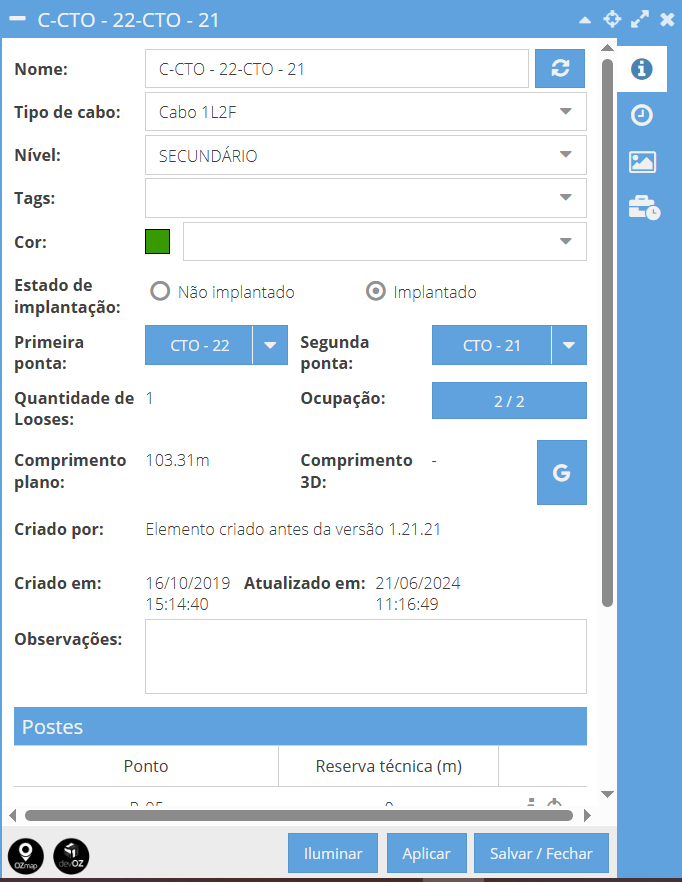

É possível customizar a cor do cabo selecionando uma nova cor ou mantendo a cor do tipo.
Dentro de cada caixa, cada cabo é representado pelo seu nome e uma estrutura com um retângulo branco ao redor. Cada fibra é representada por uma bolinha na ponta dos cabos e cada agrupamento de fibras é um tubo loose. Sendo assim, na imagem abaixo, o primeiro cabo possui 1 tubo loose e 4 fibras, enquanto o segundo possui 2 looses e 12 fibras, 6 em cada tubo.
Adicionando arquivos

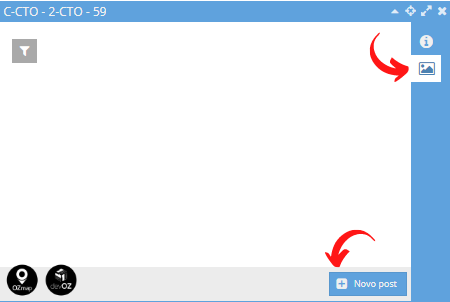

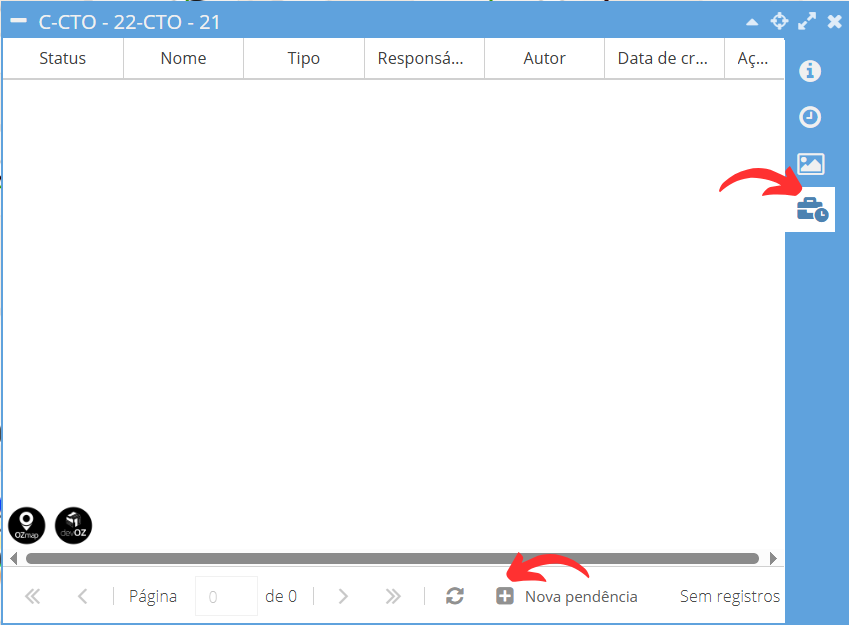

Você também consegue atribuir arquivos de imagens, áudios, vídeos, arquivos de texto, csv e arquivos zip aos seus cabos. Para isso, basta acessar o ícone lateral responsável pelos posts e selecionar "Novo post".
Para mais detalhes sobre a criação e utilização de posts, clique aqui.
Regerar nome
O OZmap segue um padrão de nome para cabos, sendo este C-caixaA-caixaB, que é dado no momento da criação do cabo. A função de regerar o nome do cabo o permite ficar atualizado mesmo após mudar o nome da caixa de alguma das pontas.

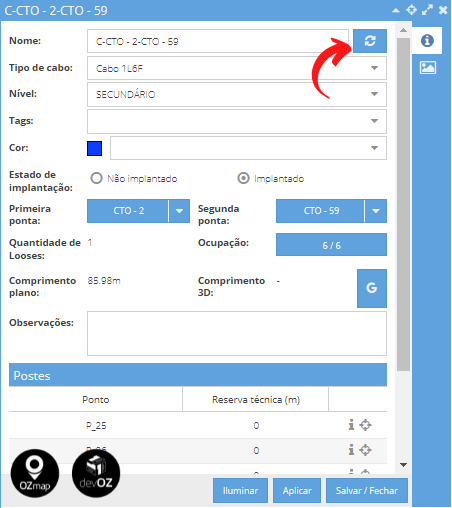

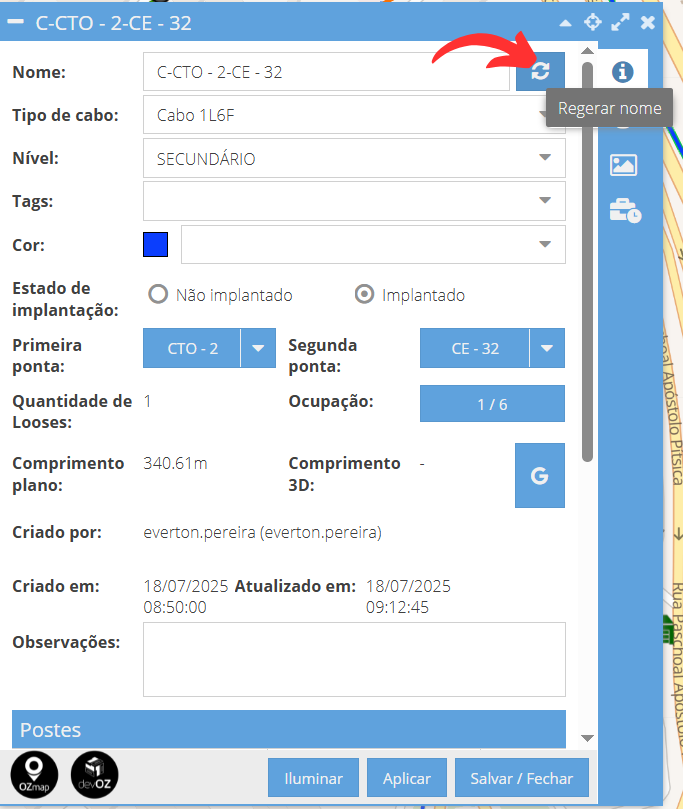

Você pode modificar o nome de duas maneiras: a primeira é clicando sobre o cabo, e na janela de detalhes clicar no botão mostrado abaixo.

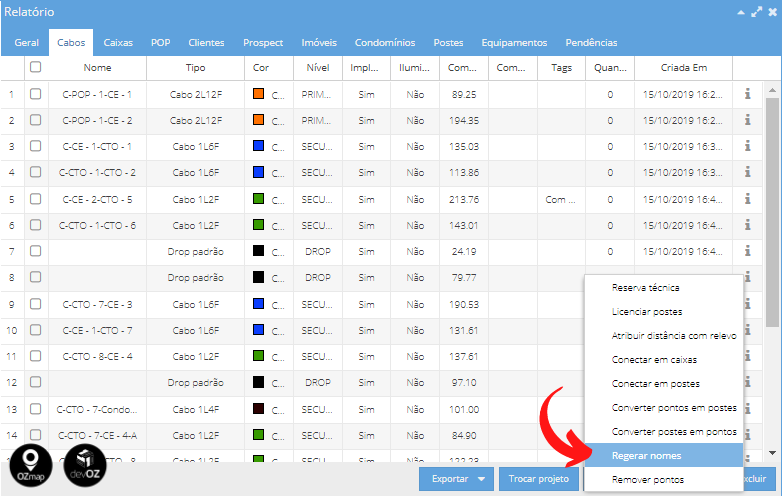

Ou também no relatório de área selecionar os cabos que deseja modificar o nome e clicar em Regerar nomes.
Comprimento do cabo

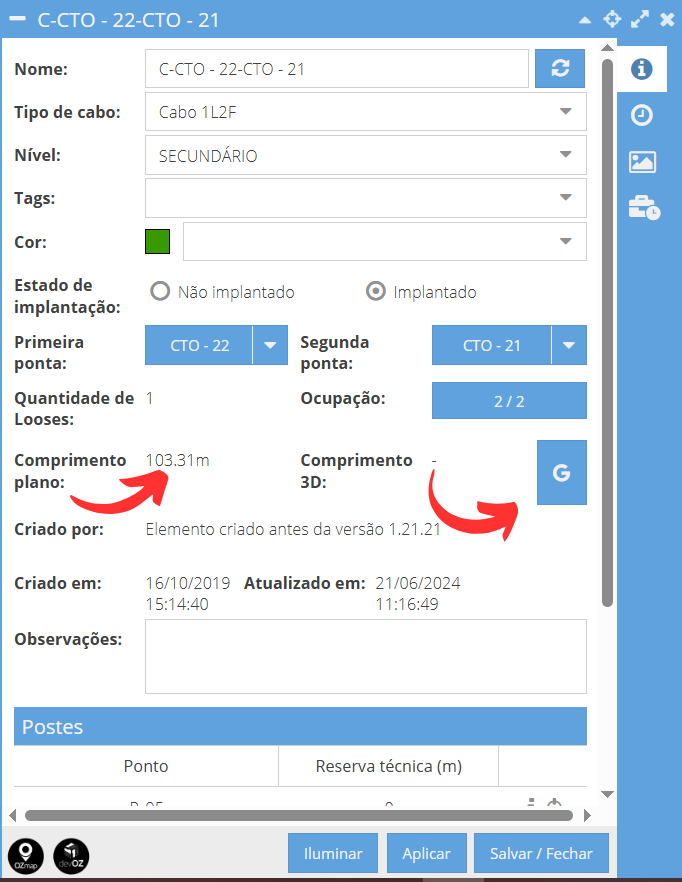

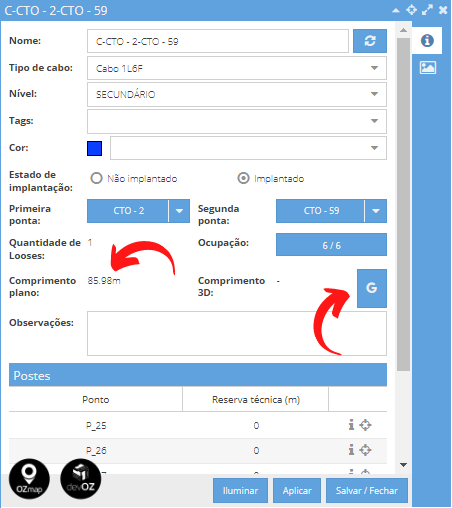

No OZmap, o cabo possui dois tipos de comprimento, o em plano e o que considera o perfil de elevação. Para ter acesso ao segundo, você precisa inserir uma chave API válida, com acesso a API "Elevation". Essa chave será inserida nas configurações de sistema, no campo "API".

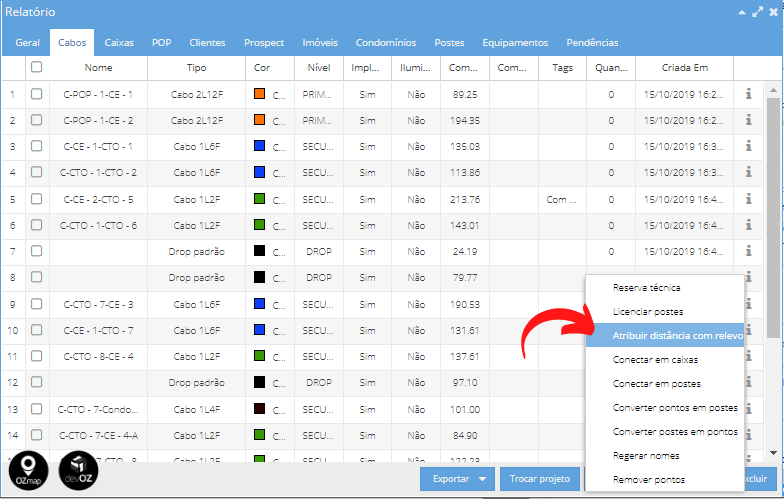

Essa mesma informação será encontrada no relatório por área, na aba de cabos. Ali também é possível atribuir essa distância em lote aos cabos:
Edição de cabos
Para aprender a editar seus cabos depois de criados, clique aqui.
